Naarmate de wereldwijde markt voor carbonfiberfietsen blijft groeien, evolueren Chinese carbon gravelbikeframes van "OEM-producten" naar een betrouwbare, prestatiegerichte keuze voor internationale rijders. Volgens een rapport van Verified Market Research werd de markt voor carbon gravelbikes geschat op $ 519 miljoen in 2023 en zal deze naar verwachting groeien tot $ 691 miljoen in 2031. Gegevens van HTF Market Insights geven aan dat de markt voor carbonframes naar verwachting zal groeien met een samengestelde jaarlijkse groei van 11.9%.
Te midden van deze toename weerspiegelen termen als "China carbon gravel frame", "Chinese gravel carbon frame" en "China made carbon gravel frame" een hernieuwde waardering voor "Made in China" onder rijders wereldwijd. Na meer dan een decennium van technologische vooruitgang hebben doorbraken in Chinese fabrieken op het gebied van koolstofvezel lay-up, vacuümuitharding, niet-destructief testen en malprecisie "China koolstofvezel grindframe“niet langer louter een symbool van ‘waar voor je geld’, maar eerder een symbool van traceerbaar en stabiel vakmanschap.
Dit artikel geeft u een diepgaand inzicht in het volledige proces van de creatie van een Chinees carbon gravelbike frameset, van ontwerp tot lakken, van testen tot montage. Het onthult de technische logica achter het "jargon" en hoe het Chinese carbon gravelframeset van de fabriek naar de wereld gaat.
De opkomst van het Chinese carbon gravelbikeframe
Koolstofvezeltechnologie herdefinieert de grenzen van fietsvrijheid. In de afgelopen tien jaar hebben gravelbikes zich ontwikkeld van een niche offroadsport tot een van de snelst groeiende segmenten wereldwijd. Volgens Cycling Industry News is de verkoop van gravelbikes de afgelopen vijf jaar met meer dan 35% gestegen, waarbij de vraag naar hoogwaardige carbon frames bijzonder groot is. Tegenwoordig zijn Chinese carbon gravelbike frames niet langer slechts een alternatief; ze vertegenwoordigen een nieuwe maatstaf voor de balans tussen prestaties en betaalbaarheid.
De aantrekkingskracht van koolstofvezel ligt in het vermogen om de stijfheid en flexibiliteit van het frame nauwkeurig af te stemmen door middel van verschillende layuphoeken en harsverhoudingen. Dit stelt rijders in staat om een hogere trapefficiëntie te behouden op grindwegen en tegelijkertijd trillingen te verminderen – in de industrie algemeen bekend als "compliance tuning". Deze materiaaleigenschappen maken Chinese carbon gravelframes een populaire keuze voor rijders die op zoek zijn naar een balans tussen lichtgewicht en comfortabel rijden.
De koolstofvezelrevolutie gedreven door wereldwijde fietstrends
De populariteit van gravelbiken is geen toeval. Nu rijders overstappen van puur wielrennen naar rijden op verschillende terreinen, is het "één fiets voor alle wegen"-concept mainstream geworden. Vergeleken met aluminium of stalen frames kan koolstofvezel het gewicht met 20-30% verminderen, met behoud van een vergelijkbare stijfheid en superieure trillingsdemping.
Interne ingenieurs zeggen vaak: "Goede koolstofvezel spreekt voor zich" – een verwijzing naar de energieoverdrachtsefficiëntie van high-modulusvezels onder belasting. Tegenwoordig kiezen steeds meer rijders voor in China geproduceerde carbon gravelframes, niet alleen vanwege hun lichtheid, maar ook vanwege hun vermogen om de feedback van de weg te "lezen".
De opkomende rol van China in de koolstofvezelfietsindustrie
Vroeger werd de Chinese productie vaker gezien als een 'contractfabrikant', maar nu wordt het steeds meer een bron van innovatie. Dankzij een stabiele aanvoer van koolstofvezels, volwassen geautomatiseerde lay-uptechnologie en het wijdverbreide gebruik van EPS in-mold-vormen (algemeen bekend als 'foam plug molding') hebben de Chinese carbon grindframes internationaal toonaangevende niveaus van consistentie en precisie bereikt.
Momenteel maken veel Chinese fabrieken gebruik van vijfassige CNC-mallenbewerking met een nauwkeurigheid van ±0.05 mm, in de branche bekend als "nauwkeurige matrijstolerantie", wat cruciaal is voor het garanderen van de nauwkeurigheid van de framegeometrie en de structurele sterkte. Tegelijkertijd optimaliseren Chinese ingenieurs lay-upstrategieën met behulp van eindige-elementenanalyse (FEA) en databases met vermoeiingstests, zodat elk in China geproduceerd carbon grindframe de ideale balans tussen sterkte en gewicht bereikt.
Deze transformaties hebben Chinese gravelcarbonframes getransformeerd van een "stille partner" in de tijd van OEM-productie tot een vertrouwde strategische leverancier voor wereldwijde merken. Deze opkomst is niet alleen een weerspiegeling van productiecapaciteiten, maar ook het resultaat van de integratie van vakmanschap in koolstofvezel en wielercultuur.
Van ontwerp tot mal: de geboorte van een Chinees carbon grindframe
De ontwikkeling van elk Chinees carbon gravelbikeframe is een zoektocht naar een balans tussen prestaties en ziel. Voor ingenieurs is een frame meer dan alleen een combinatie van geometrische hoeken; het is een kunstvorm die aerodynamica, structurele sterkte en rijervaring in evenwicht brengt. Of het nu gaat om een gravelracer gericht op efficiëntie of een weekendrijder die op zoek is naar avontuur, een goed Chinees carbon gravelframe moet drie kernkwaliteiten bezitten: een nauwkeurige geometrie, een balans tussen stijfheid en flexibiliteit, en veelzijdigheid op elk terrein.
Hoe ingenieurs de 'ziel' van een grindframe definiëren
De eerste stap in het ontwerpproces begint vaak met de geometrie. Ingenieurs verfijnen herhaaldelijk de combinatie van reach, stack, balhoofdhoek en liggende achtervorklengte om de stabiliteit en het rijgedrag van het voertuig te optimaliseren. Een langere wielbasis zorgt bijvoorbeeld voor meer stabiliteit bij hoge snelheid, terwijl een bredere balhoofdhoek de rijder een responsiever stuurgevoel geeft op grindwegen.
Compatibiliteit met de bandbreedte is ook onderdeel van de "ziel". De meeste in China geproduceerde carbon gravelframes ondersteunen banden die breder zijn dan 45C, waardoor ze geschikt zijn voor bredere rijomstandigheden. Vanuit comfortperspectief zorgen de natuurlijke dempende eigenschappen van koolstofvezel voor een merkbare "wegruisfiltering" op lange grindwegen – dit wordt door ingenieurs vaak "compliance tuning" genoemd.
Een ervaren vakman gebruikt het jargon: "Geometrie definieert karakter, opbouw definieert ziel." Deze zin vat de kernfilosofie van grindframes samen: ontwerp geeft karakter, structuur bepaalt de ervaring.
Layup-ontwerp en structurele versterking
Bij de productie van carbonframes is de lay-up de meest uitdagende stap. In tegenstelling tot racefietsen of mountainbikes hebben gravelframes te maken met complexere krachten: ze moeten bestand zijn tegen de impact van afdalingen en tegelijkertijd comfortabel cruisen garanderen. Ingenieurs combineren doorgaans vezels met een hoge modulus (zoals T800) met vezels met een gemiddelde modulus (zoals T700) om een structuur met geleidelijke stijfheid te creëren door middel van een gemengde lay-up.
Tijdens de productie van koolstofvezel grindframes in China gebruiken ingenieurs CFD (Computational Fluid Dynamics) voor aerodynamische optimalisatie en FEA (Finite Element Analysis) om de spanningsconcentraties bij de framepunten te analyseren. Zo wordt koolstofvezel bijvoorbeeld bij de verbinding tussen de trapas en de zitbuis meestal toegevoegd met een hoek van ±45° om de torsiestijfheid en vermoeiingslevensduur te verbeteren.
| Type koolstofvezel | Layup-positie | Stijfheidsniveau | Functie | Jargon/Term |
|---|---|---|---|---|
| T800 | Trapas | Hoge | Torsiestijfheid | gevederte |
| T700 | Zadelbuis | Medium | Nalevingsafstemming | het gladstrijken van de layup tail |
| T800/T700-mix | Bovenste buis | Hoog/Medium | Kracht- en comfortbalans | - |
Het layup-proces is jargontaal voor het creëren van een vloeiende overgang tussen de randen van de koolstofvezel om plotselinge spanningsveranderingen te voorkomen. Een andere veelgebruikte term is "het gladstrijken van de layup-staart", wat betekent dat er gedetailleerde handmatige laminering wordt gebruikt om een gelijkmatigere spanningsverdeling te bereiken. Deze subtiele bewerkingen zijn cruciale indicatoren van de professionaliteit van een fabrikant.
Vormproductie en gietproces
Mallen zijn cruciaal voor het bepalen van vorm en precisie. Momenteel gebruiken de meeste fabrikanten van koolstofgrindframes in China CNC-vijfassige bewerkingscentra om uiterst precieze aluminium mallen te maken, met geometrische fouten binnen ±0.05 mm. Het coatingmateriaal op het maloppervlak (algemeen bekend als "release oil") voorkomt dat het koolstofweefsel tijdens het gietproces wordt getrokken.
Er zijn twee gangbare gietmethoden: monocoque (geïntegreerd gieten) en tube-to-tube (buislassen). De eerste wordt in één persing gemaakt en biedt een hogere stijfheid; de tweede maakt geometrische maatwerk mogelijk en wordt vaak gebruikt voor hoogwaardige frames op maat.

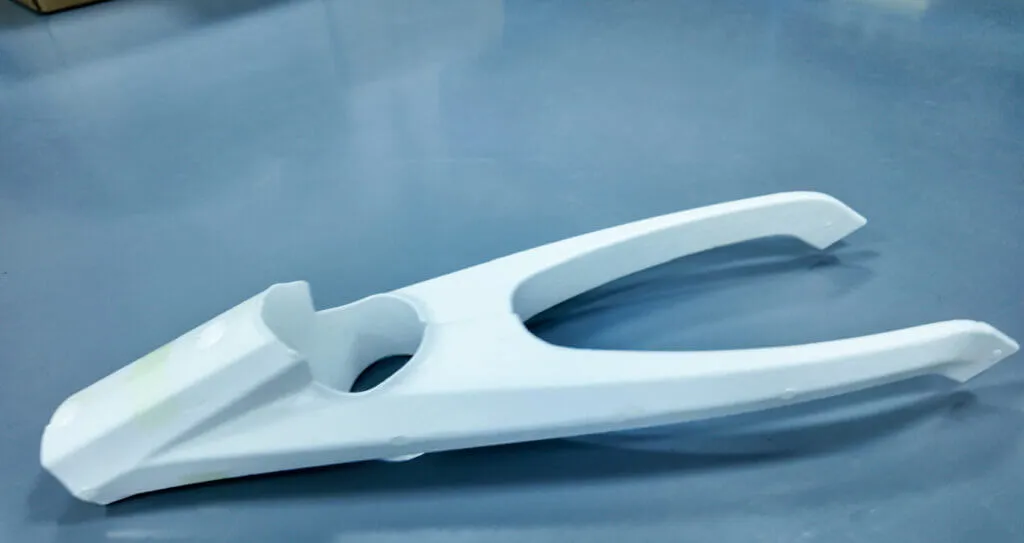

Wat het interne malsysteem betreft, zorgen de in de industrie veelgebruikte technologieën "EPS bladder" (schuim interne mal) en "PU core" (polyurethaan interne mal) voor een stabielere interne druk tijdens het uitharden bij hoge temperaturen, wat resulteert in een gladder, kreukvrij frame aan de binnenkant. Dit wordt in de branche vaak "clean foam mould plugging" genoemd, verwijzend naar een malkwaliteit die vrij is van residu en minimale luchtbellen aan de binnenkant van het frame.
Tot slot ondergaat elk in China gemaakt frame van koolstofgrind meer dan tien processen, waaronder vacuümzakpersen, warmteuitharding, ontvormen en nabewerking. Dit is meer dan alleen industriële productie; het lijkt meer op een "koolstofvezelsculptuur".
In de fabriek: het stapsgewijze proces van een Chinees carbon gravelbikeframe
Een Chinees carbon gravelbikeframe doorloopt doorgaans meer dan 20 stappen, van grondstof tot eindproduct. Elk van deze stappen heeft een directe invloed op de uiteindelijke prestaties en levensduur. Een goed frame wordt niet alleen gemaakt; het is bewezen. Met strenge testnormen, geautomatiseerde processen en een continu evoluerend kwaliteitscontrolesysteem maken Chinese fabrieken Chinese carbon gravelbikeframes tot een symbool van stabiele en reproduceerbare kwaliteit op de wereldmarkt.
Normen voor inspectie en opslag van grondstoffen
Het productieproces begint met het koolstofvezeldoek. Voordat het in het magazijn komt, wordt elke partij koolstofvezeldoek getest op treksterkte, harsgehalte en vezeloriëntatie. Ingenieurs gebruiken een tensiometer om de stabiliteit van het koolstofvezeldoek te meten en analyseren het harsgehalte met DSC (differentiële scanning calorimetrie) om ervoor te zorgen dat het volumepercentage van de na-uithardende vezels binnen het gespecificeerde bereik valt (doorgaans 60-65%).
De vezeloriëntatie is bijzonder kritisch. Afwijkingen van meer dan ±2° kunnen de algehele stijfheidsverdeling beïnvloeden. Een veelgehoorde uitspraak in de industrie is: "Als de koolstofvezel 2 graden afwijkt, zal de rijervaring compleet anders zijn." Dit jargon benadrukt het belang van structurele symmetrie.
Elke rol koolstofvezel is voorzien van een QR-code voor traceerbaarheid. Zo kunnen de bron en de partij van elk Chinees koolstofgrindframe tijdens de productie worden getraceerd.
Gedetailleerde uitleg van het framevormingsproces
Het hele productieproces verloopt als een minutieus georkestreerde symfonie. Vanaf de lay-up stapelen technici de koolstofvezel laag voor laag volgens het lay-upschema, waarbij elke hoek en oriëntatie wordt afgestemd op het krachtpad. Na de lay-up gaat het frame in een vacuümzaksysteem voor evacuatie en drukverhoging, waarna het in een oven met constante temperatuur wordt geplaatst voor het gieten op hoge temperatuur.

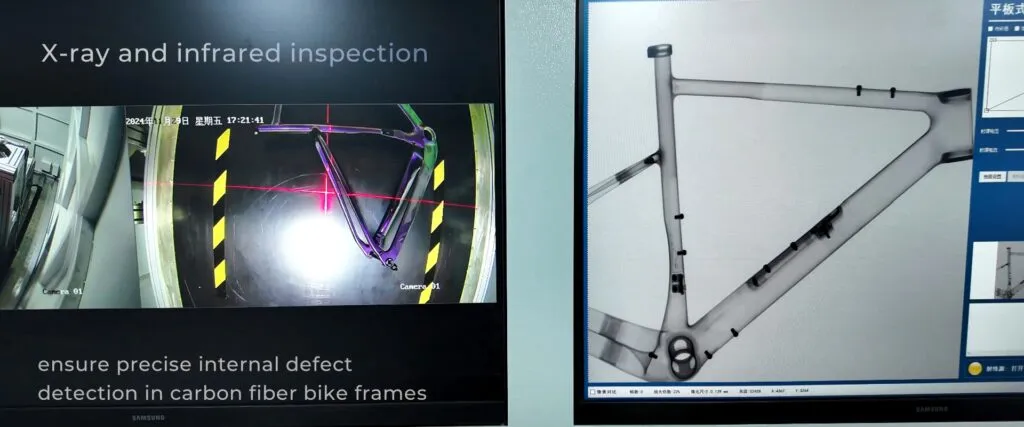

Na het ontvormen wordt het frame handmatig ontbraamd, waarna het wordt gepolijst en geïnspecteerd. Röntgen-non-destructief onderzoek en ultrasoon scannen (UT-scanning) worden gebruikt om interne luchtbellen en delaminatiedefecten op te sporen.
Op de Chinese productielijn staat dit proces bekend als "botfysiognomie" (een metafoor voor röntgenonderzoek) en is het een cruciale stap om te bepalen of een Chinees frame van koolstofvezel voor gravelbikes aan de normen voldoet. Halffabrikaten die de inspectie doorstaan, worden voorzien van een interne identificatiecode en gaan door naar het volgende oppervlaktebehandelingsproces.
Schilderen en oppervlaktebehandeling
Het oppervlak bepaalt de visuele uitstraling en vertegenwoordigt tevens de kracht van het vakmanschap. Verschillende koolstofkorrels, zoals UD, 3K en 12K, corresponderen feitelijk met verschillende weefstructuren. UD (Unidirectional) staat voor unidirectionele vezelplaatsing, wat resulteert in een strakke uitstraling en lichtgewichtheid; 3K en 12K zijn traditionele weefstructuren, die een sterkere verbinding tussen de lagen en een betere leesbaarheid bieden.
In de spuitcabine ondergaan de frames meerdere processen, waaronder spuiten, decals overbrengen en blanke lak aanbrengen. Dit staat in jargon bekend als een 'sandwich', wat betekent dat er een beschermlaag tussen de basislak en de blanke lak wordt aangebracht om de uv-bestendigheid en krasbestendigheid te verbeteren.
Sommige hoogwaardige Chinese carbongrindframes maken zelfs gebruik van geautomatiseerd elektrostatisch spuiten en uitharding bij lage temperaturen om de optimale balans tussen esthetiek en gewicht te garanderen.
Kwaliteitscontrole en rijtest
Zodra het frame de oppervlaktebehandeling heeft voltooid, gaat het de meest kritische testfase in. Het QC-team voert vijf belangrijke tests uit op elk Chinees carbon gravelframe:
- Statische belastingstest: controleert de stijfheid van de balhoofdbuis, de trapas en de achterste driehoek.
- Vermoeidheidstest: Simuleert meer dan 100,000 stresscycli.
- Drop Ball Test: beoordeelt de slagvastheid.
- Torsietest: zorgt voor een gelijkmatige en symmetrische verdeling van de belasting.
- Wegsimulatie: Simuleert 1,000 kilometer gebruik op een triltafel.
Elke test genereert een bestand, door ingenieurs vaak een "koolstofpaspoort" genoemd, dat wordt gebruikt om productieparameters te traceren. Alleen producten die alle verificaties doorstaan, gaan door naar de eindinspectie. De eindinspectie omvat een visuele inspectie op defecten, hermeting van de afmetingen en een proefmontage om te garanderen dat elk in China geproduceerd carbon grindframe voldoet aan de toleranties die vereist zijn voor de complete assemblage van het voertuig.
Ten slotte worden de frames die deze strenge tests doorstaan, verpakt en wereldwijd verzonden. Achter elk Chinees carbon gravelframe gaan tientallen resultaten van polijsten, testen en samenwerking tussen mens en machine schuil.
Waarom steeds meer rijders kiezen voor Chinese carbon gravelframesets
Gedreven door de uiteenlopende eisen van langeafstandsfietsen, offroad-avonturen en dagelijks woon-werkverkeer, richten steeds meer fietsers hun aandacht op Chinese gravelcarbonframes. Vroeger werd de term "Made in China" vaak geassocieerd met OEM-productie. Tegenwoordig herdefiniëren Chinese koolstofvezelfabrieken de waardepropositie van de wereldwijde fietsmarkt met hun stabiele processen, transparante kwaliteitssystemen en internationale servicenormen.
Evenwicht tussen waarde en prestatie
Een van de belangrijkste redenen om voor een in China geproduceerd carbon gravelframe te kiezen, is dat het een unieke balans biedt tussen prestaties en prijs.
Met dezelfde T700- of T800-koolstofvezels, een vergelijkbaar lay-outontwerp en uithardingsprocessen bieden in China geproduceerde frames vaak een stijfheid, gewicht en slagvastheid die vergelijkbaar zijn met die van vergelijkbare Europese en Amerikaanse topmerken.
Het grootste verschil zit in de kostenstructuur.
De kosten van buitenlandse merken zijn voornamelijk gericht op merkpremies, marketing en opslag in het buitenland, terwijl het voordeel van Chinese fabrieken ligt in hun geïntegreerde ontwerp, matrijsbouw, productie, testen en verpakking. Dit verticaal geïntegreerde model stelt Chinese carbon gravelframesets in staat een complete prestatie-ervaring te bieden tegen een redelijkere prijs.
Vakjargon: "licht en toch sterk", belichaamt de intuïtieve beoordeling van Chinese carbonframes door veel internationale renners.
Kwaliteitscontrole-upgrades en internationalisering van aftersalessystemen
Vroeger werd gedacht dat Chinese carbonframes een inconsistente kwaliteitscontrole hadden. De laatste jaren is deze indruk snel veranderd. Veel toonaangevende fabrikanten hebben de ISO 4210-norm voor fietsveiligheid en het EN-testsysteem overgenomen en hun eigen laboratoria voor vermoeiings- en impacttests opgezet.
Afgewerkte frames moeten vóór ze de fabriek verlaten, niet-destructief röntgenonderzoek en een meervoudige belastingstest ondergaan om consistentie van batch tot batch te garanderen.
Bovendien zijn Chinese fabrikanten, met de opkomst van grensoverschrijdende e-commerce en direct-to-consumer (D2C) merken, uitgebreidere internationale aftersalessystemen gaan ontwikkelen. Hieronder vallen:
- Online garantie registratie
- Wereldwijde directe verzendservice voor reserveonderdelen
- Gebruikersfeedback-naar-QC-systeem
Dit betekent dat gebruikers zich na aankoop van een Chinees carbon grindframe geen zorgen meer hoeven te maken over trage aftersales-reacties of communicatieproblemen. Steeds meer fabrikanten werken samen met buitenlandse assemblagebedrijven en reparatiewerkplaatsen om lokale technische ondersteuningsnetwerken op te zetten.
Echte gebruikersfeedback en prestaties op de lange termijn
Echte mond-tot-mondreclame ontstaat door langdurig gebruik en het delen van ervaringen van gebruikers.
Op grote gravelforums en socialemediaplatforms zie je steeds meer praktijkverhalen over Chinese carbon gravelframes.
Veel gebruikers melden dat de frames, zelfs na duizenden kilometers testen op onverharde wegen en doorweekte modder, hun structurele integriteit, stabiele afwerking en onberispelijke geometrie behouden hebben.
Sommige merken hebben zelfs erkenning gekregen van ervaren liefhebbers en onafhankelijke reviewkanalen, waarbij ze vaak termen als "onderschatte monster" of "de beste prijs-kwaliteitverhouding voor een basismodel" gebruiken.
Deze meningen zijn niet toevallig, maar komen voort uit de technologie en kwaliteitscontroleprincipes die gedurende een lange productieperiode zijn opgebouwd. Voor rijders die op zoek zijn naar een lichtgewicht maar betrouwbaar gravelframe, is de keuze voor een in China gemaakt carbon gravelframe niet langer een compromis, maar een rationele keuze.
De transformatie van ‘Made in China’ naar ‘Worldwide Trust’
Chinese carbon gravelframes hebben hun transformatie van OEM naar innovatieve productie voltooid. De ontwikkeling van een Chinees carbon gravelbikeframe integreert processen zoals geometrie-afstemming, compliance layup, niet-destructief onderzoek (röntgen-/UT-scanning) en een transparante coating, waarbij elke stap voldoet aan strenge kwaliteitsnormen.
Dankzij de promotie van recyclingtechnologie voor koolstofvezel en duurzame productie bieden Chinese carbon gravelbikeframes niet alleen hoge prestaties en kosteneffectiviteit, maar voldoen ze ook steeds vaker aan wereldwijde normen voor groene toeleveringsketens. Strenge kwaliteitscontroleprocessen, multipoint vermoeidheids- en impacttests en langdurige feedback van rijders hebben bewezen dat Chinese gravelcarbonframes internationaal vertrouwde niveaus van lichtgewicht, flexibiliteit en geometrische precisie bereiken.
Van de ‘schuimpluggen’ en de ‘boterlijn voor het openen van de mal’ tot het uitgebreide traceerbaarheidssysteem (koolstofpaspoort): elk detail getuigt van de expertise en betrouwbaarheid van Chinese productie, waardoor rijders bij elke rit de waarde van technologie en vertrouwen kunnen ervaren.
