Hoe carbonvezelfietsframes worden gemaakt (stap-voor-stap handleiding)

De verschuiving naar frames van koolstofvezel heeft het wereldwijde wielerlandschap veranderd. Naarmate de technologie zich ontwikkelt en de productie verfijnder wordt, zijn carbon frames snel verschoven van gebruik in de topsport naar het reguliere wegwielrennen, waarmee een nieuwe maatstaf voor prestaties en design is gezet. 🔗 Bron: CyclingTips – Waarom koolstofvezel de moderne racefietsen domineert

Met een hoge sterkte-gewichtsverhouding (tot 600 GPa/1.6 g/cm³) is carbon ongeveer 25% lichter en 30% stijver dan aluminium. Topfabrikanten gebruiken T800/T1000 prepregs van ruimtevaartkwaliteit met multidirectionele lay-ups om de stijfheid te verbeteren in belangrijke zones zoals de trapas – technieken die vaak worden gebruikt in custom fietsframes.

Bij het lakken van fietsframes gebruiken toonaangevende merken UV-uithardende of keramische coatings om de kras- en stootbestendigheid te verbeteren. "De kwaliteit van een carbon frame hangt af van hoe lelijk het eruitziet vóór het lakken", wat het belang van voorbereidend werk zoals frame reparatie benadrukt. 🔗 Bron: Pinkbike Forum – Carbon Frame Finishing

Bovendien voegen veel merken nu een tabel met fietsframe-serienummers toe voor registratie, antidiefstal en aftersales-tracking, wat vooral gebruikelijk is in de EU en de VS.

Kortom, een echt carbonvezelfietsframe is een combinatie van materiaalkunde, techniek en vakmanschap. In de volgende paragrafen worden de productie-, test- en personalisatieprocessen besproken – van prepreg tot afgewerkt frame.

Volledig productieproces voor het maken van een koolstofvezelframe

1: Ontwerp en modellering (fase van het ontwerpen van een fietsframe op maat)

Om een ​​hoogwaardig, op maat gemaakt fietsframe te produceren, is de eerste stap 3D-modellering in combinatie met mechanische simulatie. Ontwerpers voeren parameters van de rijder in, zoals lengte, paslengte en zadelhoogte, op basis van de ergonomische geometrie van de fiets. Met behulp van Finite Element Analysis (FEA) simuleren ze de belasting van verschillende carbon fietsframes en fietsframecomponenten om de buisvorm en -hoeken te optimaliseren. Bij Haidelibikes beginnen ontwerpers bijvoorbeeld vaak met het bepalen van de stijfheidsindex van de balhoofdbuis en reverse-engineeren ze vervolgens de carbon lay-up voor de boven- en onderbuis – een proces dat gekscherend 'omgekeerde anatomie' wordt genoemd.

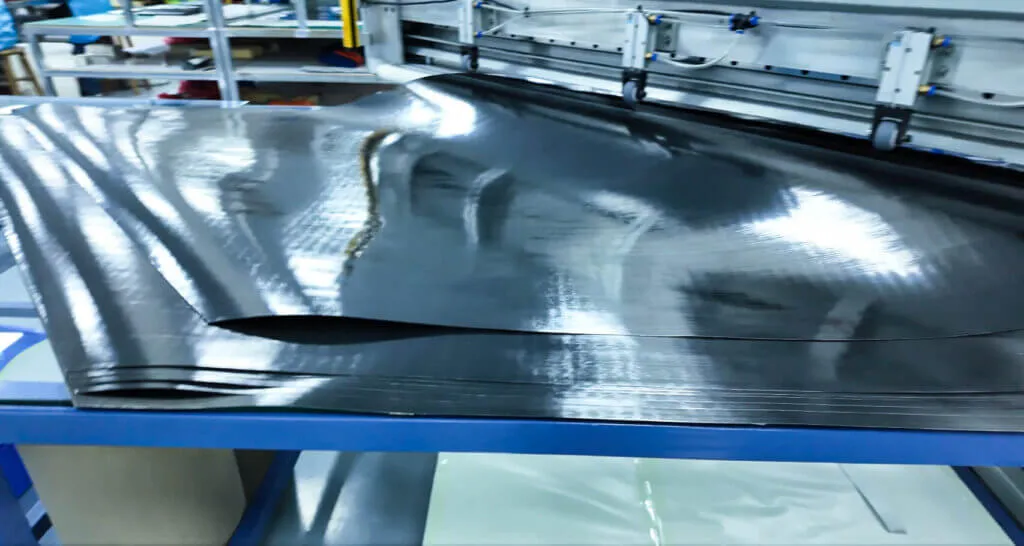

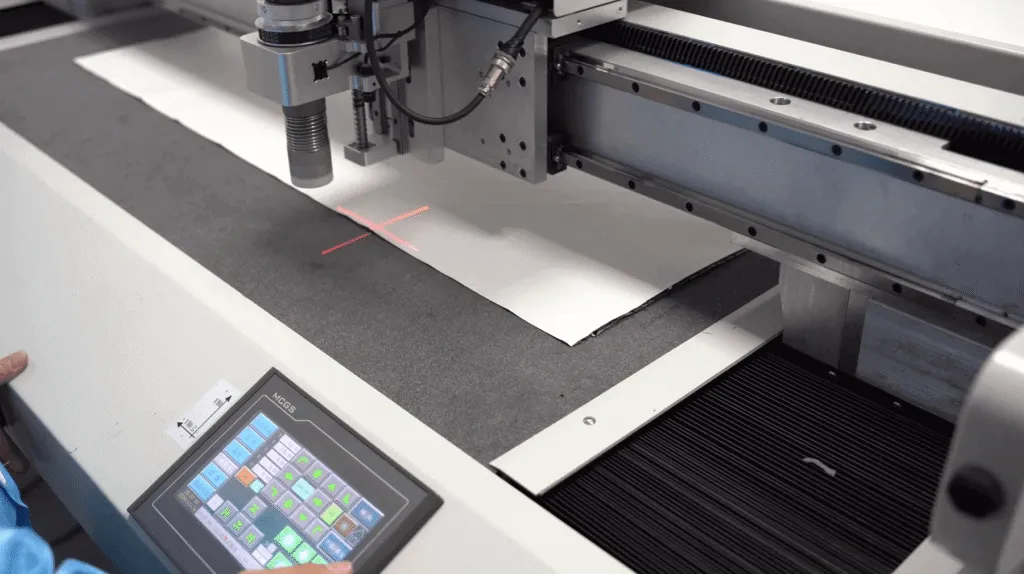

2: Het snijden van koolstofdoek en de voorbereiding van prepreg

De keuze van het carbonweefsel bepaalt de bovengrens voor de prestaties van het frame. Veelvoorkomende typen zijn:

• UD (Unidirectioneel) Doek: Wordt voornamelijk gebruikt op dragende plekken, zoals de boven- en onderbuizen.
• 3K Geweven Doek: Gebruikt voor slagvastheid en esthetische verbetering.
• 12K Hoge Sterkte Doek:Wordt gebruikt om belangrijke punten te versterken, zoals de achterste dropout en de trapas.

Prepreg-materialen moeten bij -18 °C worden bewaard om de kwaliteit te behouden. Haidelibikes gebruikt prepreg uit de Toray T700/T800-serie met een harsgehalte dat tussen 38 en 40% wordt gehouden om de vloeibaarheid en structurele integriteit in balans te houden. De carbonlagen worden nauwkeurig gesneden met lasersystemen om fouten in de maatvoering en vezelrichting binnen ±0.5 mm te houden – een cruciale factor bij custom carbon frames.

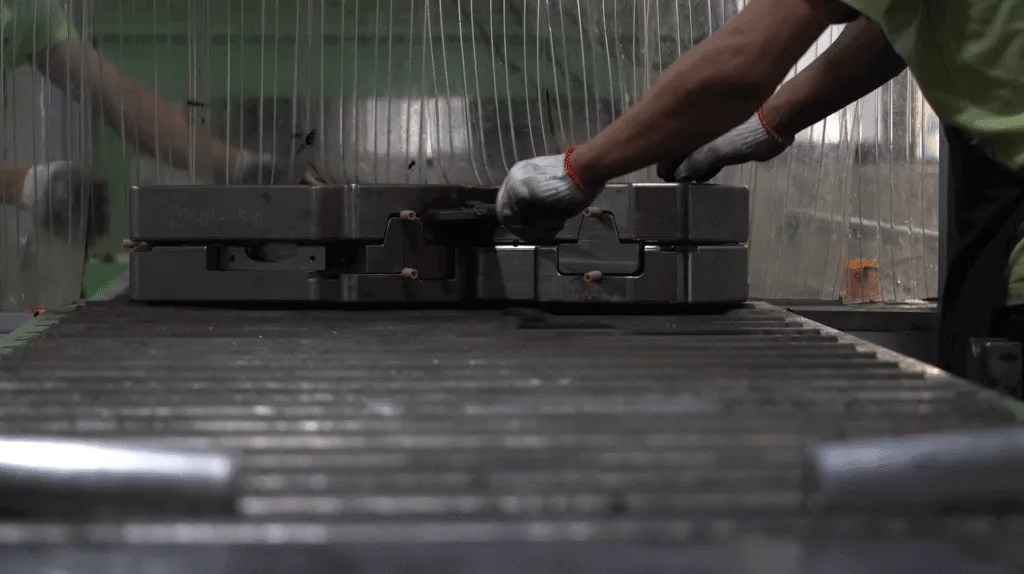

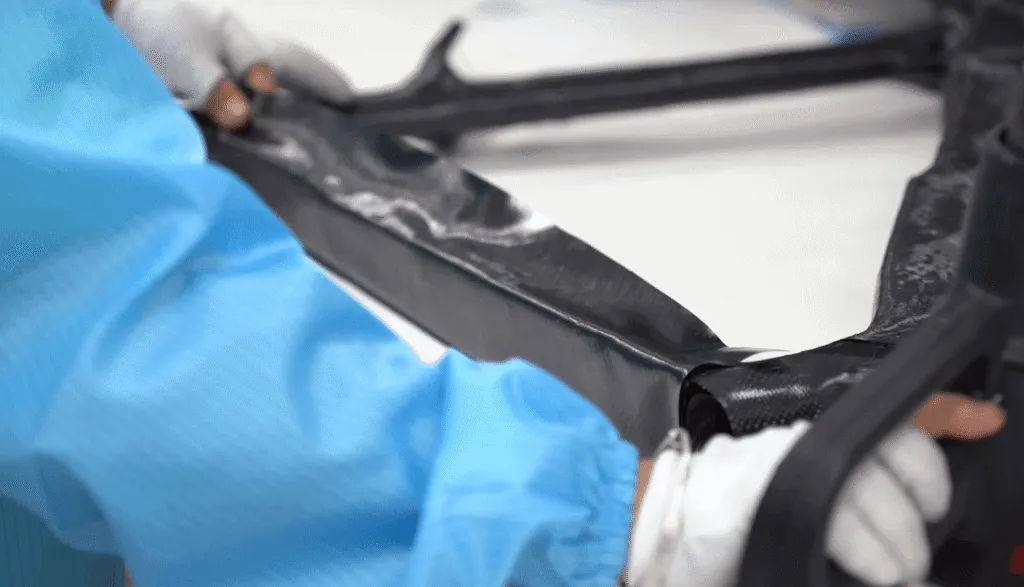

3: Vormen leggen en vacuümvormen

Het matrijssysteem bestaat uit een binnenmal (siliconenairbag of EPS-schuim) en een buitenmal (staal of aluminiumlegering). Operators leggen lagen koolstofweefsel in precieze richtingen en volgordes in de mal. Dit lay-upproces is sterk afhankelijk van de vaardigheid; onjuiste lagen kunnen defecten zoals delaminatie of vezelbreuk veroorzaken.

Veelvoorkomende gietmethoden zijn:

4: Uitharding bij hoge temperaturen: De sleutel tot structurele sterkte van het frame

Uitharding voltooit de vernetting van de hars onder gecontroleerde hitte en druk, waardoor de koolstofvezellagen samensmelten tot een vaste structuur. Typische uithardingsparameters zijn:

• Temperatuur: 120–140°C
• Tijd: 90-120 minuten
• Interne matrijsdruk: 6–8 bar

Het temperatuurregelsysteem van de autoclaaf zorgt voor een variatie van minder dan ±3°C over het frame, wat een directe invloed heeft op de vermoeiingslevensduur en duurzaamheid, zoals is gebleken uit de frametests.

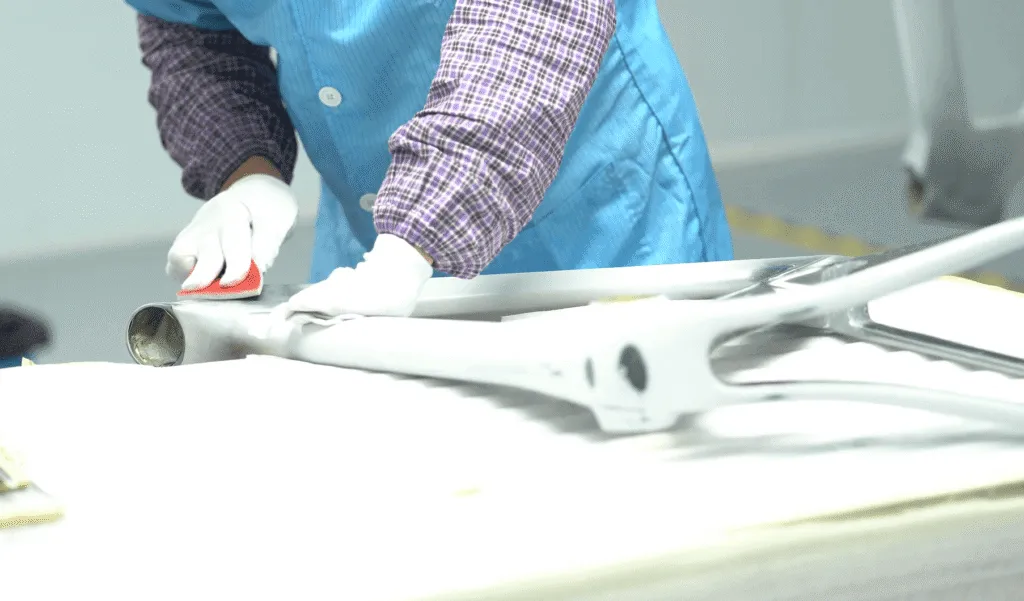

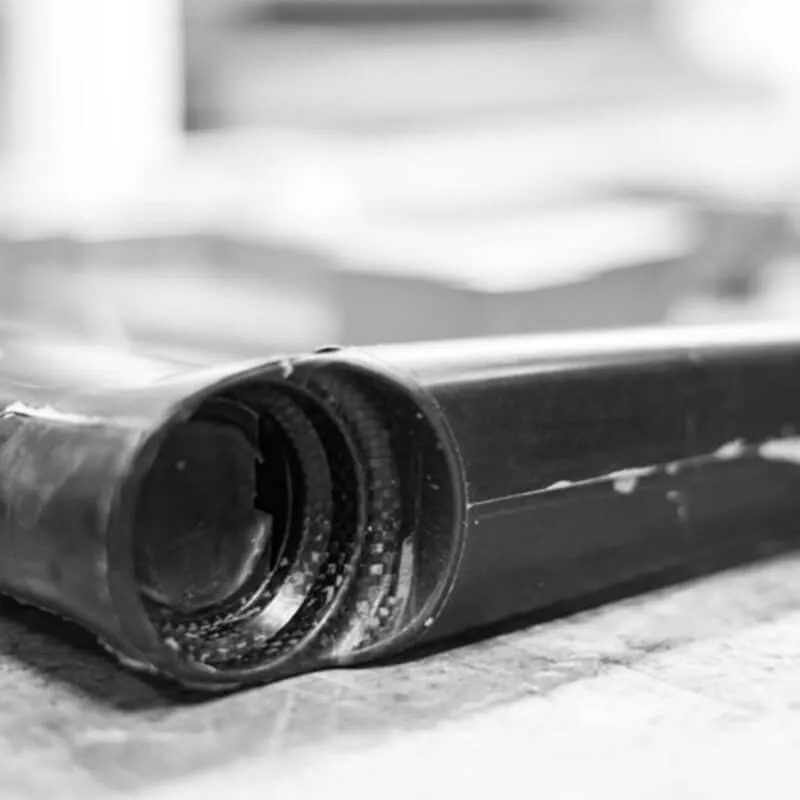

5: Ontbramen en oppervlakteslijpen (voorbereiding op het lakken van het fietsframe)

Na het uitharden moeten overtollige hars, bramen en oppervlakteonregelmatigheden van het ruwe fietsframe handmatig worden verwijderd met precisieslijpmachines. Dit proces, ook wel 'het oppervlak openen' genoemd, omvat ook een grondige inspectie op defecten zoals luchtbellen of delaminatie.

Haidelibikes gebruikt in deze fase laserprofielmeetsystemen om framevervorming vroegtijdig te detecteren, waardoor optimale lakhechting en afwerkingskwaliteit worden gegarandeerd.

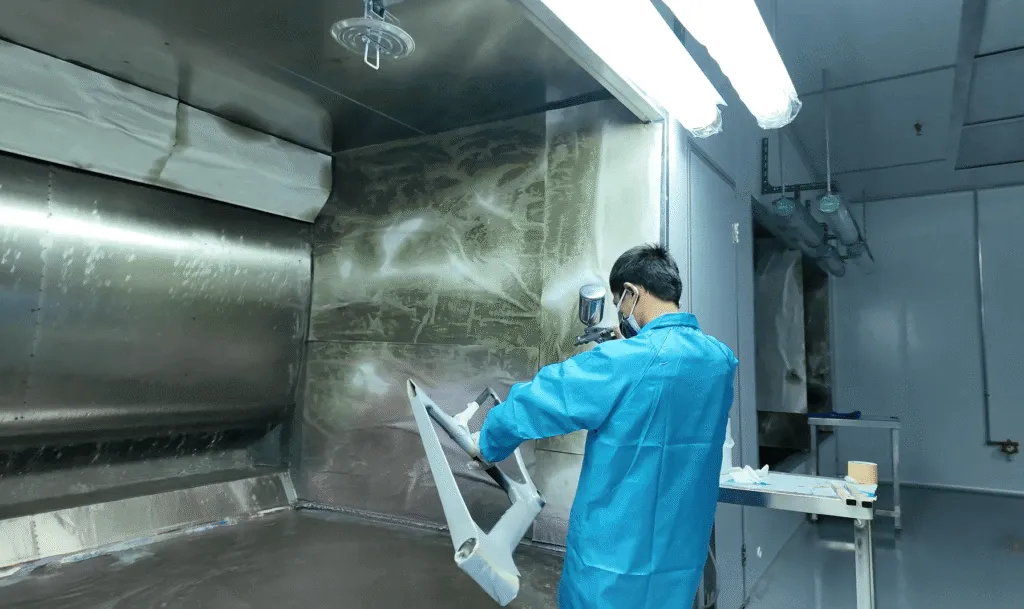

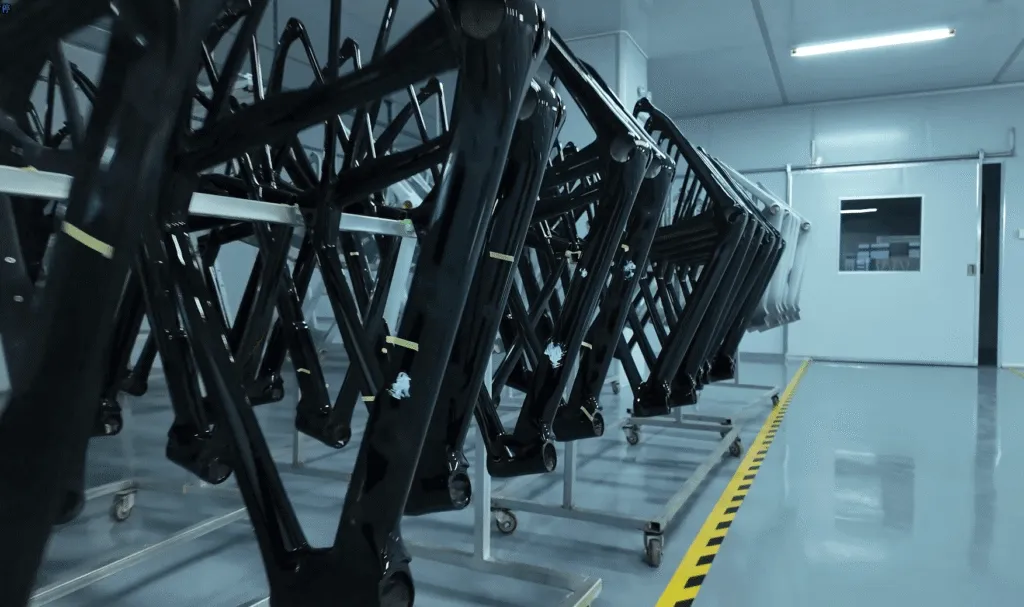

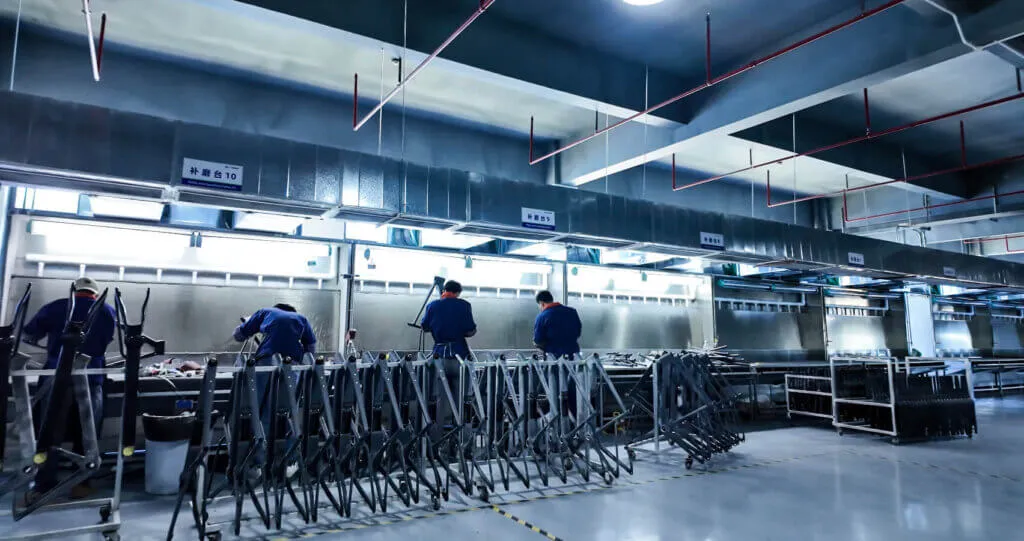

6: Schilderen en oppervlaktebehandeling (gedetailleerd proces van het schilderen van een fietsframe)

De verflaag bepaalt het uiterlijk en de duurzaamheid van het frame op lange termijn. De gebruikelijke volgorde is:

• Grondlaag: Vult de poriën en maakt het oppervlak glad.
• Middenjas: Past logo's en aangepaste afbeeldingen toe.
• overjas: Biedt UV-bescherming en afwerkingen zoals glanzend of mat.

Hoogwaardige OEM-fietsframes zijn vaak voorzien van nanokeramische coatings voor een betere bescherming tegen steenslag. Aangepaste lakafwerkingen zijn een trend geworden op de Europese en Amerikaanse markt, met merken als Canyon en Factor die PPS (Paint Personalization Systems) aanbieden. Haidelibikes biedt bovendien RGB-kleurafstemming om te voldoen aan de esthetische en functionele eisen van professionele wielrenners.

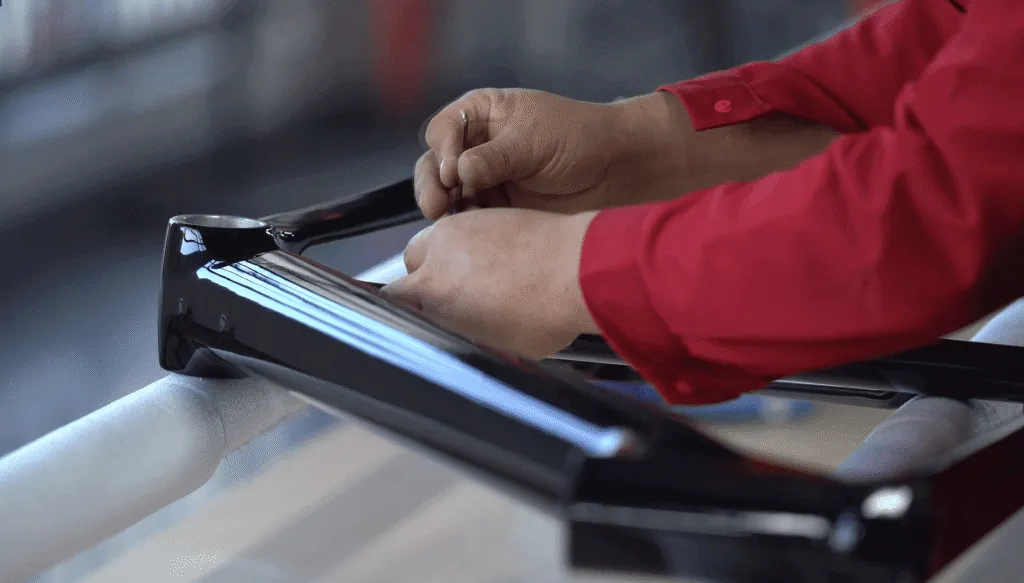

7: Inspectie en nummering vóór montage (functie van de serienummertabel voor fietsframes)

Voordat een frame wordt verzonden, ondergaat het strenge ISO 4210- en EN 14766-tests, waaronder statische compressie, vermoeiingstrilling en slagvastheid. De testbank simuleert 100,000 trapbewegingen om potentiële scheuren of loslating van lagen te detecteren. Bovendien zorgt onze geavanceerde röntgen-infrarooddetectieapparatuur ervoor dat interne defecten – zoals holtes of delaminatie – vroegtijdig worden opgespoord, wat een extra kwaliteitsgarantie biedt bovenop de standaard oppervlaktecontroles.

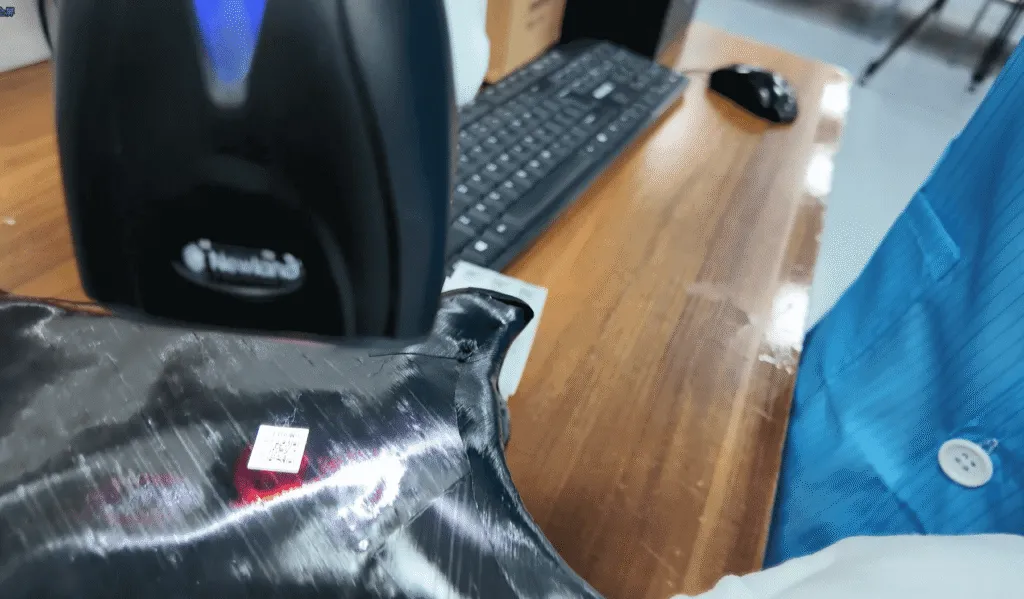

Na inspectie wordt het serienummer van het fietsframe met een laser in de bracketbehuizing gegraveerd. Een fabrieksgarantiekaart wordt bij het frame geleverd, wat de traceerbaarheid na verkoop vergemakkelijkt en dient als een vorm van "identiteitsauthenticatie" in westerse markten, wat de geloofwaardigheid van het merk versterkt.

Aangepast carbonvezel fietsframe: waar personalisatie en prestaties samenkomen

1: Hoe maak je een fietsframe op maat?

Een echt maatwerk fietsframe begint met een consult met de fietser en een dynamische afstelling. Ingenieurs selecteren verschillende soorten koolstofvezel (bijv. T700, T1000) en mallen op basis van de rijdiscipline – zoals gravel, weg of tijdrit – en factoren zoals terrein (mountainbike, stad, lange afstand) en rijintensiteit. Bijvoorbeeld, bij een op maat gemaakt carbon racefietsframe worden vaak een gevormde onderbuis en een geïntegreerde zadelpen toegevoegd om de stijfheid en aerodynamische efficiëntie te verbeteren. Zoals de industrie het stelt: "Maatwerk is geen toeval – het is de meest efficiënte constructie, wetenschappelijk onderbouwd."

Bij het ontwerpen van een gravelbikeframe is het essentieel om zowel lichtgewicht als duurzaamheid te combineren. Dit vereist inzicht in elke millimeter: de lengte van de achtervork, de hoogte van de trapas en de naloop. Elk detail beïnvloedt immers de controle en het comfort. Daarom bestuderen ervaren fietsers " Wat je moet weten voordat je een gravelbikeframe op maat laat maken ".

2: Analyse van de lichaamsbouw en rijgewoonten van de ruiter

Hoogwaardige merken zoals Parlee of Argonaut beginnen met het modelleren van rijdersgegevens . Dit omvat:

• Lichaamsgeometrie: lengte, binnenbeenlengte, romplengte, schouderbreedte
• Prestatiestatistieken: FTP, gemiddelde ritduur, vermogensverdeling
• Voorkeurshouding op de fiets: rechtop, race, aero, controle bergafwaarts

Hoe krijg je dan de perfecte pasvorm en het ideale ontwerp ? Het draait allemaal om het omzetten van data in framegeometrie en de juiste carbonconstructie. Belangrijke parameters zoals reach, stack en trail hebben direct invloed op zowel de efficiëntie als het comfort.

We zeggen vaak: "Je kiest niet het kader, de data kiest jou."

3: Opties voor het lakken van fietsframes op maat en actuele designtrends

Tegenwoordig bevatten aangepaste fietsframes vaak:

• Buisvormen: ovaal, vleugelvormig of aerodynamisch geprofileerd
• Elektronische aandrijflijnintegratie: Shimano Di2, SRAM AXS met interne bekabeling
• Aangepaste verf: gradiënten, metaalachtige afwerkingen, UV/keramische coating
• Structurele versterking: gelaagde laag op zones met hoge belasting (bijv. BB, achtervork)
• Uitgebreide compatibiliteit: spatbordbevestigingen, bandenspanningssensoren, dubbele bidonhouders

Bij het aanpassen van een gravelframe kiezen rijders vaak voor een grotere bandenspeling (tot 45C) en een lagere voorste driehoek voor meer stabiliteit en rijcomfort.

Op dit niveau is een fietsframe niet langer alleen 'geschikt om te fietsen' - het is een directe verlengstuk van uw lichaam, rijstijl en de eisen van het terrein.

Testen van fietsframes op sterkte en duurzaamheid

Of het nu gaat om een ​​hoogwaardig carbon racefietsframe of een robuust gravelbikeframe, sterkte en betrouwbaarheid beginnen met strenge fabriekstests. Voordat een frame op de markt komt, moet het zijn integriteit bewijzen door middel van laboratoriumsimulaties en praktijktests.

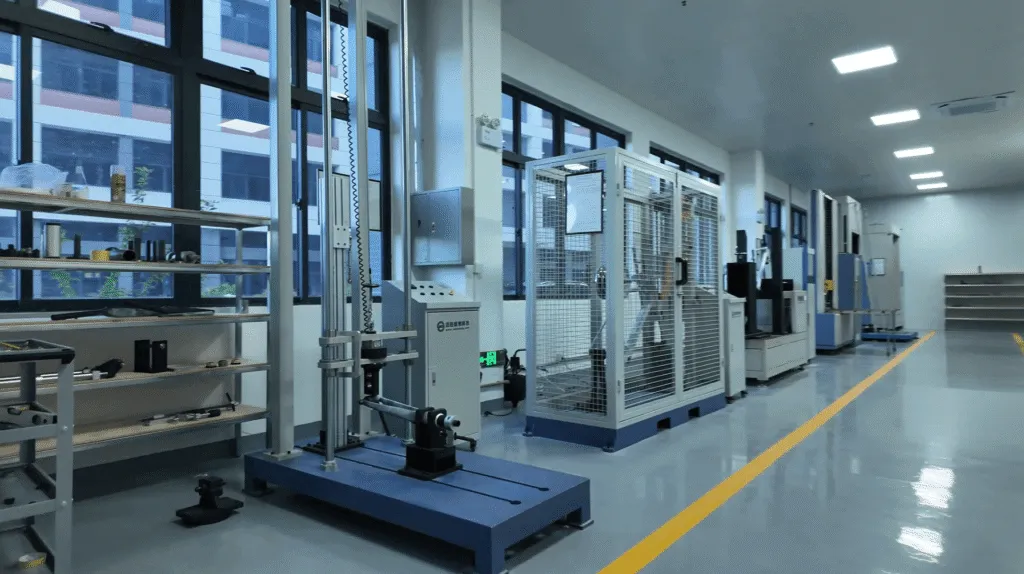

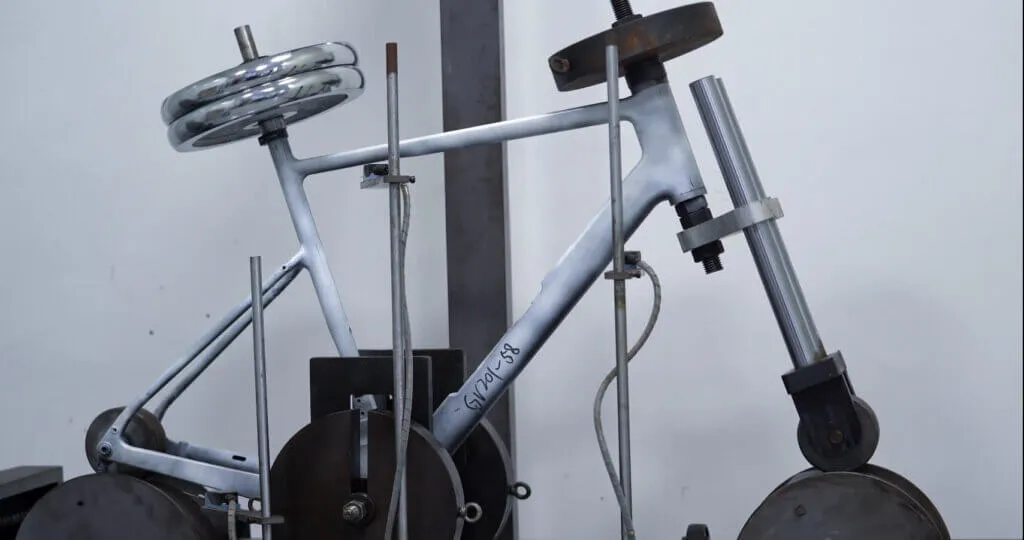

1: Laboratoriumtesten: Vermoeidheid, impact en stijfheid

Alle grote fabrikanten volgen wereldwijde normen zoals ISO 4210 en EN 14766 om structurele betrouwbaarheid te garanderen. Belangrijke tests omvatten:

• Vermoeidheidstest: Simuleert meer dan 100,000 pedaalcycli om de duurzaamheid van koolstofvezellagen te testen.
• Botsingtest: Bootst krachten na die optreden bij een botsing op stresspunten (bijv. balhoofdbuis, onderbuis).
• Stijfheidstest: Meet de vervorming van het frame onder belasting, met name bij de trapas en de vorkkroon.

Zoals experts in de branche zeggen: "Een frame is pas echt geboren als het de testfase in het laboratorium heeft doorstaan."

2: Veldtesten en feedback van concurrenten

Topfabrikanten van carbon fietsframes voeren vaak veldtests uit met professionele renners onder echte wedstrijdomstandigheden. Tests op gravelpaden, cyclocross en door de UCI goedgekeurde evenementen leveren waardevolle feedback op. Een frame dat presteert op ruw terrein verdient de onofficiële titel 'strijdklaar'.

3: Hoe wordt de veiligheid van elk carbon frame gewaarborgd?

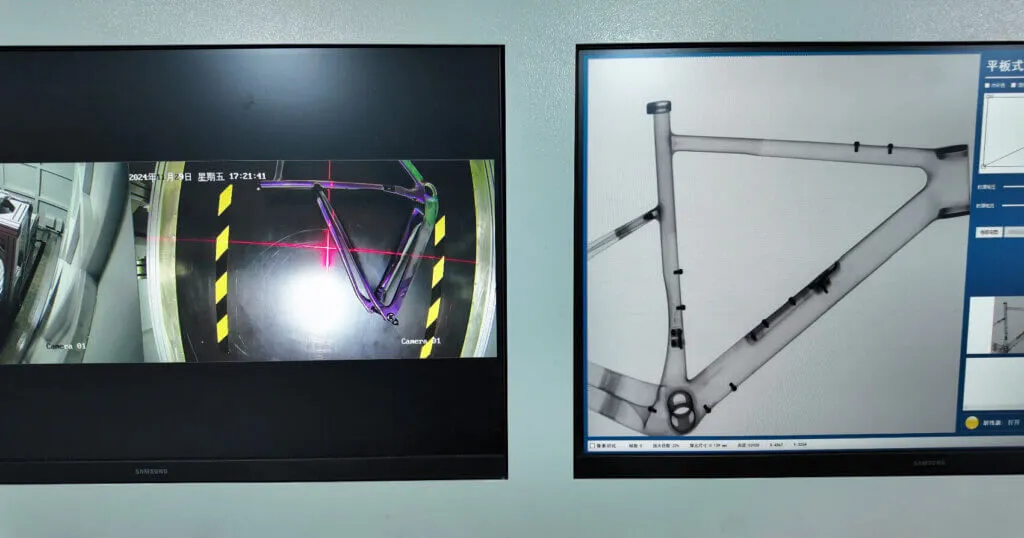

Tijdens de productie scannen fabrikanten elk frame en nemen ze monsters op structurele problemen met behulp van ultrasoon- of infraroodtesten. Deze testen detecteren interne holtes of delaminatie die met het blote oog niet zichtbaar zijn.

Elk high-end carbon frame is voorzien van:

• Een fietsframe-serienummertabel gegraveerd nabij de trapas
• Fabrieksbatchinformatie en testgegevens voor traceerbaarheid na verkoop

Bij premiummerken is een officieel testrapport niet zomaar een document, maar een symbool van vertrouwen voor de consument.

Wereldwijd landschap van fabrikanten van koolstofvezelfietsframes

De wereldwijde markt voor carbonfiber fietsframes is verdeeld tussen Aziatische productiecentra en westerse designmerken. Of u nu op zoek bent naar een white-label OEM-frame of een volledig op maat gemaakt model, de R&D-capaciteit, mallenbibliotheek en het testsysteem van een fabrikant zijn belangrijke indicatoren voor betrouwbaarheid.

1: Toonaangevende fabrikanten van carbon fietsframes in China

China herbergt 's werelds grootste concentratie aan productiecentra voor carbon fietsframes. Enkele van de belangrijkste Chinese fabrikanten van fietsframes zijn: XDS , Hongfu , HaideliBikes en Velobuild.

Deze bedrijven bieden:

• Onafhankelijke matrijsontwikkeling
• OEM-diensten voor wereldwijde merken (intern vaak aangeduid als platforms voor het delen van mallen)
• Ondersteuning voor bestellingen van aangepaste fietsframes en kleine series

De meeste gebruiken een combinatie van compressievormen en RTM (Resin Transfer Molding) — een ideale balans tussen kosten en prestaties voor frames in het midden- tot hogere segment, waaronder gravel- en aerodynamische racefietsframes.

 2: Kenmerken van Europese en Amerikaanse merken

Merken als Cervélo , Specialized , Cannondale , Look en TIME richten zich op techniek en feedback van fietsers, terwijl ze de productie uitbesteden. Hun technische voordelen zijn onder andere :

• Diepe fiets-fit geometriedatabases voor gepersonaliseerde framemodellering
• Volledige naleving van vermoeidheids- en impacttests (ISO + interne protocollen)
• Gebruik van innovatieve materialen, zoals de in eigen huis geweven koolstofvezel van TIME

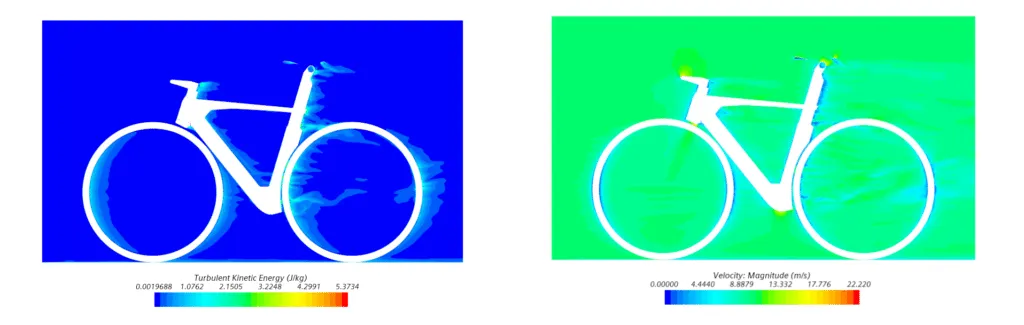

Ze integreren ook CFD-aerodynamische simulaties en windtunneltests om prestatiegeoptimaliseerde ontwerpen te creëren voor westerse rijders.

 3: Hoe kies je een betrouwbare fabrikant van carbon frames?

Of u nu een merk, fietsenwinkel of liefhebber bent die op zoek is naar een aangepast carbonframe, houd rekening met de volgende criteria:

• Certificeringen en testrapporten: ISO, EN, audits door derden
• Flexibiliteit op maat: Ondersteunt de fietsframefabriek kleine series of unieke ontwerpen?
• Procestransparantie: Worden de koolstofkwaliteiten, uithardingsparameters en prepreg-specificaties bekendgemaakt?
• Bewezen klantcases: Zijn er voorbeelden van succesvolle samenwerkingen en gedocumenteerde testen?

Veel fietsenwinkels in het Westen kiezen tegenwoordig voor flexibele, transparante productiepartners in plaats van grote, starre OEM's.

Hoe kiest u een carbonvezelfietsframe dat bij u past?

De essentie van de aankoop van een carbon fietsframe ligt in het afwegen van je rijbehoeften, budget en technische kennis. Of je je nu richt op woon-werkverkeer, duurritten of wedstrijden, het beoogde gebruik bepaalt of je een standaard mal kiest of een fietsframe op maat.

Als ultieme prestaties en merkprestige prioriteit hebben, blinken Europese en Amerikaanse merken zoals Cervélo en TIME uit in structurele verfijning en aerodynamisch ontwerp. Vergeet ook de service na aankoop niet: compatibiliteit met standaardonderdelen, het gemak waarmee een carbon frame gerepareerd kan worden en de beschikbaarheid van een service voor het opnieuw spuiten van het frame, bepalen of een frame een betrouwbare fietspartner voor de lange termijn wordt.

Samenvattend komt een goed carbonvezel frame neer op drie essentiële elementen: een solide constructie, geverifieerde gegevens en betrouwbare service. Heeft u behoefte aan deskundig advies of wilt u uw project bespreken? Neem dan gerust contact met ons op.
