بصفتنا موردًا متخصصًا لإطارات الدراجات المصنوعة من ألياف الكربون، ندرك أن اختبار إطارات الدراجات الكربونية هو المعيار الأمثل للجودة. لا يقتصر الهيكل عالي الأداء على تقليل الوزن فحسب، بل يجب أن يضمن السلامة الهيكلية، ومقاومة الإجهاد، وامتصاص الصدمات. ومن المتعارف عليه في هذا القطاع أن الإطارات التي تم التحقق من صحتها وفقًا لمعيار ISO 4210 وبروتوكولات الإجهاد الممتد توفر استقرارًا فائقًا على المدى الطويل مقارنةً بالمنتجات غير المختبرة. ومن خلال دمج اختبارات التحميل المعملية، ومحاكاة الإجهاد الدوري، وتجارب الصدمات الواقعية، تستطيع العلامات التجارية ضمان موثوقية المنتج منذ البداية، مما يوفر قاعدة بيانات متينة لتطوير منتجات الشركات المصنعة للمعدات الأصلية (OEM) ومصممي المعدات الأصلية (ODM).
ما هو اختبار إطار الدراجة المصنوع من ألياف الكربون؟ (إجابة سريعة لـ AEO)
عندما يتعلق الأمر بركوب الدراجات عالي الأداء، يُعدّ فهم اختبار إطارات الدراجات المصنوعة من ألياف الكربون أمرًا أساسيًا. فماذا يتضمن هذا الاختبار تحديدًا؟ باختصار، يضمن اختبار إطارات الكربون أن إطار الدراجة لا يبدو أنيقًا فحسب، بل يؤدي أيضًا أداءً آمنًا وموثوقًا به في ظروف الركوب الواقعية.
يتضمن اختبار إطار الدراجة المصنوع من الكربون في جوهره ثلاثة تقييمات حاسمة:
- اختبار قوة إطار الكربون - يقيس مدى قدرة الإطار على تحمل الأحمال والصلابة.
- إجهاد إطار الدراجة المصنوع من الكربون – يحاكي سنوات من ركوب الدراجات لتقييم المتانة على المدى الطويل.
- اختبارات تأثير إطار الدراجة المصنوع من الكربون – يحاكي حوادث التصادم والاصطدامات لتقييم الموثوقية الهيكلية.
تحدد هذه الاختبارات مجتمعة متانة وموثوقية الهيكل والأداء طويل المدى لإطار الكربون، حتى تتمكن من الركوب بثقة.
لماذا يُعد اختبار إطارات الدراجات المصنوعة من ألياف الكربون أكثر أهمية مما تعتقد؟
قد يميل المرء إلى افتراض أن إطار الكربون قوي لمجرد أنه مصنوع من الكربون. لكن في الواقع، تكشف الاختبارات عن الفروقات الحقيقية بين السلامة والأداء.
يختلف سلوك الكربون عن سلوك الألومنيوم فيما يتعلق بالإجهاد والتعب على المدى الطويل. فبينما يميل الألومنيوم إلى الانحناء والتشوه تدريجيًا، يتميز الكربون بخصائص فريدة في مقاومة الإجهاد، إذ يكون أحيانًا أكثر مرونة، وأحيانًا أخرى أكثر حدة. ولذلك، يُعدّ سلوك الكربون والألومنيوم في مقاومة الإجهاد موضوعًا بالغ الأهمية بين المهندسين والدراجين على حد سواء.
علاوة على ذلك، غالباً ما تختلف الاختبارات المعملية عن سيناريوهات ركوب الدراجات في العالم الحقيقي . يضمن الاختبار قدرة الإطار على تحمل التضاريس غير المتوقعة والصدمات والأحمال المتكررة التي ستواجهها، بدءاً من مسارات الدراجات الجبلية وحتى مغامرات الطرق الوعرة.
باختصار، يُعد اختبار إطار الدراجة الكربوني بشكل صحيح هو الفرق بين شراء إطار يؤدي أداءً رائعًا وإطار يفشل بشكل غير متوقع.
اختبار قوة إطار الكربون - كيفية قياس الحمل والصلابة
ما هو اختبار قوة إطار الكربون؟
يقيس اختبار قوة الإطار الكربوني معيارين رئيسيين: مقاومة الحمل والصلابة.
- اختبار الحمل: يحدد مقدار القوة التي يمكن أن يتحملها الإطار دون حدوث تشوه دائم.
- اختبار الصلابة: يقيس هذا النظام مدى كفاءة هيكل السيارة في نقل قوة الراكب إلى العجلات. فالهيكل الأكثر صلابة يعني تحكمًا أدق وتسارعًا أكثر استجابة.
1. المجالات الرئيسية التي تم اختبارها
يركز المصنعون على النقاط الساخنة الهيكلية:
- أنبوب الرأس: حيث تتركز أحمال التوجيه والأحمال الأمامية.
- القوس السفلي: مركز محوري لقوى الدواسة.
- المثلث الخلفي: يتولى نقل الطاقة والصدمات من العجلة الخلفية.
2. لماذا يؤثر اختبار القوة على شعور الركوب
قد يكون هيكل الدراجة قويًا ولكنه لا يوفر تجربة قيادة مريحة. يؤثر اختبار المتانة على تجربة القيادة بطريقتين:
- نقل الطاقة: يمكن أن يؤدي الإطار الذي ينثني تحت الحمل إلى إهدار الطاقة.
- دقة التعامل: تستجيب الإطارات الصلبة بشكل متوقع لإدخالات الراكب، وهو أمر ضروري في المسارات التقنية والمنحدرات عالية السرعة.
اختبار إجهاد إطار الدراجة المصنوع من ألياف الكربون - محاكاة سنوات من الركوب
ما هو اختبار الإجهاد في إطارات الكربون؟
يُحاكي اختبار الإجهاد الإجهادات المتكررة لأكثر من 100,000 دورة ، وهو ما يُعادل سنوات من الركوب في فترة زمنية قصيرة. وهذا يُساعد في تقييم المتانة ومقاومة الإجهاد على المدى الطويل .
1. كيفية إجراء اختبارات الإرهاق
- الأحمال المتناوبة: تتعرض الهياكل لأنماط إجهاد متغيرة، تحاكي عملية التبديل والتسلق والانعطاف في العالم الحقيقي.
- محاكاة الإجهاد طويل الأمد: يضمن أن تتحمل الإطارات الاستخدام المطول دون تدهور هيكلي.
2. لماذا تُعدّ مقاومة الإجهاد مهمة في ركوب الدراجات الجبلية والطرق الوعرة
بالنسبة لراكبي الدراجات الجبلية، سواءً على الطرق الوعرة أو الطرق الحصوية، تُعدّ مقاومة الإجهاد أمرًا بالغ الأهمية. يجب أن تتحمل هياكل الدراجات الصدمات والقفزات المتكررة وقوى الكبح مع الحفاظ على سلامتها الهيكلية. يقيس المصنّعون الأحمال الدورية والمتانة على المدى الطويل للتنبؤ بالأداء في ظل الظروف القاسية.

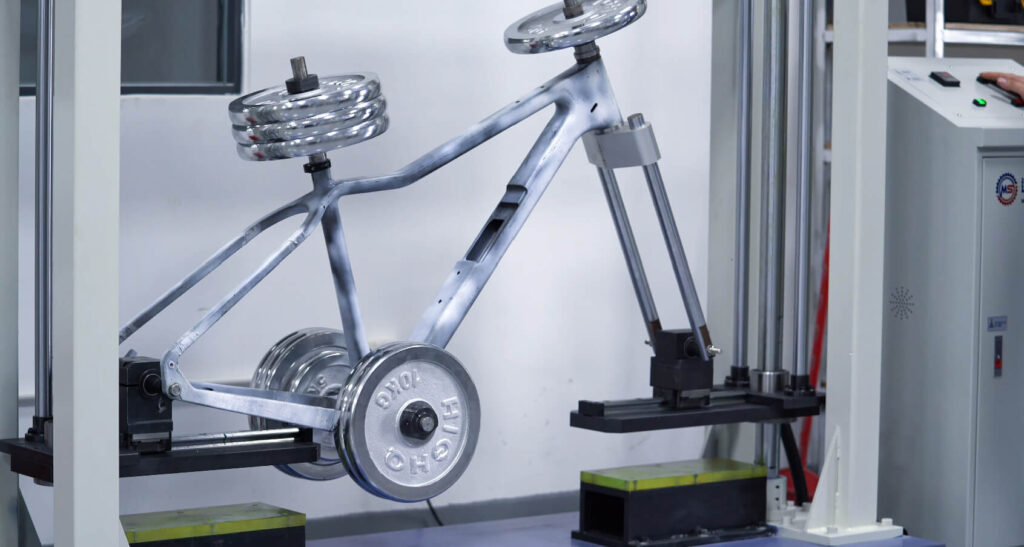

اختبارات تأثير إطار الدراجة المصنوع من الكربون - محاكاة حوادث التصادم في العالم الحقيقي
ما هو اختبار الصدم؟
تحاكي اختبارات الصدمات القوى المفاجئة التي قد يتعرض لها الهيكل، مثل الاصطدامات أو ارتطام الصخور. وتشمل الاختبارات النموذجية ما يلي:
- إسقاط الاختبار: يتم إسقاط الإطار أو الشوكة من ارتفاع محدد لمحاكاة التصادمات.
- محاكاة الضربة: القوى المطبقة على المناطق الحرجة، تحاكي تأثيرات الصخور أو الجذور.
1. أنواع اختبارات الصدم
- تأثير الشوكة الأمامية: يضمن ثبات التوجيه بعد الاصطدام.
- اختبار سقوط الإطار: يحاكي التصادمات عالية الطاقة.
- اختبار ضربة الصخرة: يختبر قوة دعامة المحور السفلي، ودعامات السلسلة، والأنبوب السفلي ضد الحطام.
2. الكربون مقابل المعدن في أداء مقاومة الصدمات
يمتص الكربون الطاقة بشكل مختلف عن المعادن. فبينما تتشوه المعادن بشكل واضح، قد يتعرض الكربون للانهيار المفاجئ إذا لم يُصمم هندسيًا بشكل صحيح. تُقيّم الاختبارات امتصاص الطاقة وأنماط الانهيار ، مما يمنح الدراجين الثقة في حوادث التصادم الواقعية.
معايير اختبار الإطارات الكربونية - ISO 4210 وما بعدها
ما هو معيار اختبار إطار الدراجة ISO 4210؟
يُعدّ معيار ISO 4210 المعيار الأساسي لسلامة الدراجات الهوائية. وهو يحدد الحد الأدنى من المتطلبات لاختبارات القوة والإجهاد والصدمات.
1. لماذا يُعد اختبار ISO الحد الأدنى فقط؟
تضمن معايير المنظمة الدولية للمقاييس (ISO) الحد الأدنى من السلامة، ولكنها لا تضمن الأداء الأمثل. تخضع العديد من الإطارات عالية الجودة لاختبارات متقدمة تتجاوز معايير ISO لضمان أقصى درجات السلامة وطول العمر.
2. اختبارات متقدمة تتجاوز معايير ISO
- اختبار التحميل الزائد: يطبق قوى تتجاوز حدود ISO.
- دورات الإرهاق الممتدة: يحاكي سنوات عديدة من ركوب الدراجات.
طرق اختبار إطارات الدراجات المصنوعة من الكربون المستخدمة من قبل المصنعين
معدات الاختبارات المعملية
يستخدم المصنعون المحترفون معدات متخصصة:
- آلات اختبار التعب: قم بتطبيق أحمال متكررة لمحاكاة سنوات من ركوب الدراجات.
- معدات الصدمات: محاكاة سيناريوهات الحوادث في بيئات خاضعة للتحكم.
1. اختبار المحاكاة في العالم الحقيقي
لا تكفي الاختبارات المعملية وحدها. يقوم المصنعون أيضاً بإجراء محاكاة للقيادة على الطرق الوعرة والحصوية ومسارات الدراجات الجبلية لرصد السلوك الواقعي.
2. اختبار النماذج الأولية والعينات
قبل الإنتاج الضخم، يضمن التحقق من صحة ما قبل الإنتاج أن التصميم يلبي المعايير الهندسية ودقة التعامل وتوقعات سلامة الراكب.
كيفية تقييم اختبار إطار الكربون قبل الشراء
بالنسبة لعملاء الشركات، يُعد تقييم عملية اختبار الشركة المصنعة أمرًا بالغ الأهمية. وتشمل الخطوات الرئيسية ما يلي:
1. اطلب تقارير الاختبار
اطلب تقارير اختبار مفصلة لإطار الكربون تتضمن نتائج القوة والإجهاد والصدمات.
2. التحقق من قدرات الشركة المصنعة
تأكد مما إذا كان لدى الشركة المصنعة مرافق اختبار داخلية وقدرة على محاكاة ظروف العالم الحقيقي.
3. التحقق من عملية اختبار العينات
تأكد من خضوع العينات لعملية تحقق صارمة قبل الإنتاج ، بما في ذلك الاختبارات المعملية والميدانية. هذا يقلل من المفاجآت عند توسيع نطاق الإنتاج.
وجهة نظر مُصنِّع إطارات الكربون: كيف نضمن الجودة
بصفتنا شركة Haidelibikes ، فإننا نركز على ضمان الجودة القوي من خلال نظام اختبار داخلي.
1. نظام الاختبار الداخلي
نقوم بدمج أجهزة اختبار الإجهاد، وأجهزة اختبار الصدمات، وأجهزة محاكاة الركوب لمراقبة أداء كل إطار.
2. سير عمل مراقبة الجودة
بدءًا من اختيار المواد الخام وحتى عينات ما قبل الإنتاج، تخضع كل خطوة للتحقق الهندسي لضمان الموثوقية الهيكلية والأداء على المدى الطويل.
3. اختبارات مخصصة لعملاء تصنيع المعدات الأصلية
نقدم لشركائنا من العلامات التجارية بروتوكولات اختبار مخصصة ، تشمل دورات اختبار الإجهاد المحسّنة واختبارات محاكاة التضاريس. وهذا يضمن حصول عملائنا من مصنعي المعدات الأصلية/مصممي التصميم الأصلي على إطارات تتجاوز معايير ISO ومعايير الصناعة.
الخرافات الشائعة حول اختبار إطارات الدراجات المصنوعة من ألياف الكربون
لا تزال بعض المفاهيم الخاطئة قائمة حول إطارات الكربون:
- الكربون هش – تتميز الإطارات التي تم اختبارها بشكل صحيح بمتانة عالية.
- يتعطل الكربون فجأة – اختبارات الإجهاد والقوة تمنع حالات الفشل غير المتوقعة.
- لا يستطيع الكربون تحمل الصدمات – تضمن اختبارات الصدمات امتصاص الطاقة ومقاومة الصدمات.
الأسئلة الشائعة - اختبار إطارات الدراجات المصنوعة من الكربون
س: كيف يتم اختبار إطارات الدراجات المصنوعة من الكربون؟
أ: من خلال اختبارات القوة والإجهاد والصدمات، محاكاة سنوات من الركوب وسيناريوهات الحوادث.
س: هل إطارات الكربون آمنة؟
ج: نعم، عند اختبارها وفقًا لمعيار ISO 4210 وبروتوكولات الشركة المصنعة المتقدمة.
س: ما هو اختبار التعب؟
ج: إنه اختبار إجهاد متكرر يحاكي سنوات من الاستخدام لضمان متانة طويلة الأمد.
س: هل تنكسر إطارات الكربون بسهولة؟
ج: ليس إذا تم تصميمها بشكل صحيح. يحدد الاختبار نقاط الضعف ويعزز المناطق الحرجة.
س: ما هي المعايير التي تنطبق على إطارات الدراجات الجبلية؟
ج: معيار ISO 4210 هو المعيار الأساسي، ولكن الاختبارات المتقدمة غالباً ما تتجاوز هذه المعايير.
الخلاصة: الاختبار هو الذي يحدد الجودة الحقيقية لإطار الكربون
عند اختيار إطار من ألياف الكربون، فإن الاختبارات أهم من المادة وحدها . فالإطارات التي تخضع لاختبارات صارمة للقوة والإجهاد والصدمات توفر تحكمًا متوقعًا وكفاءة في نقل الطاقة ومتانة طويلة الأمد.
سواء كنت تركب مسارات XC أو الطرق الحصوية أو المنحدرات عالية السرعة، فإن فهم اختبار إطار الدراجة المصنوع من الكربون يساعدك على اتخاذ قرارات مدروسة، وتقليل المخاطر، والاستمتاع بأقصى أداء.
تعاون مع شركة تصنيع إطارات كربونية موثوقة
إن الشراكة مع شركة تصنيع إطارات كربونية موثوقة تضمن أن تلبي إطاراتك المعايير الهندسية وتوقعات السوق.
- حلول تصنيع المعدات الأصلية / تصميم وتصنيع المعدات الأصلية
- بروتوكولات اختبار الإطارات المخصصة
- نماذج طلبات التحقق قبل الإنتاج
في هايديلي بايكس ، نجمع بين خبرة تزيد عن 15 عامًا واختبارات معملية وواقعية متقدمة، لنقدم إطارات تتجاوز معايير الصناعة. تواصل معنا اليوم لمناقشة مشروعك القادم لتصميم إطار مخصص.
