カーボンファイバー製自転車の製造において、安全性と性能を判断する上で、専門的なカーボン製自転車フレームの品質検査が不可欠となっています。世界の自転車フレーム市場は2030年まで成長を続けると予測されています（出典：grandviewresearch.com）。
軽量化と安全性は、すべてのメーカーが両立させなければならない課題であり、目視検査だけでは到底不十分です。カーボンファイバー製バイクフレームの包括的な品質管理プロセスには、原材料検査、積層管理、金型精度、疲労試験が含まれます。Bicycle Network Australiaの調査によると、新品のカーボンファイバー製フレームであっても、目に見えない構造的損傷がある可能性があります（出典：bicyclenetwork.com.au）。
したがって、専門的なカーボンフレーム検査は、工場の安全対策であるだけでなく、ブランドのコミットメントと顧客の信頼の反映でもあります。
カーボンバイクフレームの品質検査とは何ですか?
カーボンバイクフレームの品質検査は、工場から出荷されるすべてのフレームが安全で耐久性があり、性能基準を満たしていることを保証する中核プロセスです。体系的な検査を通じて、メーカーは不良率を最小限に抑え、走行中にフレームにひび割れや剥離、その他の構造上の問題が生じないようにするとともに、ハイエンドライダーの厳しい軽量設計と剛性要件を満たすことができます。このプロセスは、生産基準の一部であるだけでなく、ブランドへのコミットメントと顧客からの信頼を反映するものでもあります。
1.1: 定義と目的
定義: カーボンバイクフレームの品質検査は、原材料から完成品までのカーボンファイバーフレームの包括的な検査システムであり、構造の完全性、積層品質、金型精度、外観欠陥の検出が含まれます。
目的：
- 安全性: 高負荷の走行、登坂、急ブレーキの状況でもフレームが破損したり故障したりしないことを保証します。
- 耐久性: フレームの寿命を延ばし、修理率を下げ、顧客からの苦情を最小限に抑えます。
- パフォーマンスの最適化: 精密な検査により重量配分と剛性が最適化され、よりスムーズな乗り心地が実現し、プロのライダーの「硬くて軽い」フレーム要件を満たします。
ロングテールキーワード/LSI を組み込むことができます: カーボンファイバー バイク フレーム QC、バイク フレームの品質管理、構造的完全性チェック、レイアップ検査。
1.2: 検査プロセスの概要
カーボンファイバー製自転車フレームの品質検査には、通常、次の 3 つの主要な段階が含まれます。
原材料検査
炭素繊維布、樹脂、複合材料の厚さ、繊維配向、空気含有量を試験します。
原材料が欧州および米国の主流規格（ISO 9001 / EN 14781 など）を満たしていることを確認します。
金型および積層工程の検査
金型の寸法精度、積層順序、圧力温度プロファイルを検査します。
レーザースキャンや真空バッグモニタリングなどの専門的な方法を使用して、層のずれや気泡（業界では一般に「ブローアウト」または「デラミネーション」と呼ばれます）を回避します。
成形後の外観と構造検査
外観検査：キズ、色の違い、ひび割れ、その他の表面欠陥。
構造検査: 超音波や X 線などの非破壊検査 (NDT) を使用して、重要な荷重支持コンポーネントに微小亀裂がないことを確認します。
この段階は、自転車フレームの品質チェックとカーボンフレームの検査における中心的なステップでもあり、フレームが出荷の準備ができているかどうかを判断します。
カーボンファイバー製自転車フレームの一般的な品質管理上の問題
一流工場で製造されたカーボンファイバーフレームであっても、潜在的な材料欠陥や製造上の欠陥が存在する可能性があります。体系的なカーボンファイバー製自転車フレームの品質管理と品質検査により、これらの潜在的な問題を早期に特定し、最終製品における安全リスクや性能低下を防ぐことができます。これらの問題は、主に材料欠陥、製造欠陥、そして走行時の安全上の危険性の3つの側面に分類できます。
| 欠陥の種類 | 問題 | 影響 | 業界用語 |
|---|---|---|---|
| 材料欠陥 | レイヤーのずれ | フレームの剛性が低下し、ひび割れが発生する可能性がある | レイヤーのずれ |
| 材料欠陥 | 空間 | 構造強度が低下し、局所的な破損につながる可能性がある | 吹き消す |
| 材料欠陥 | 汚染 | 弱点を作り、耐久性を低下させる | コンタム |
| プロセス欠陥 | 接着不良 | 接合強度が不十分で、剥離したり破損したりする可能性がある | 弱い結合 |
| プロセス欠陥 | 樹脂の分配問題 | 重量と硬さに影響します | 乾燥箇所/樹脂不足 |
| プロセス欠陥 | 不完全な成形 | 局所的な柔らかさや変形により、構造性能が低下する | 不完全な治癒 |
2.1: 材料欠陥
材料の欠陥は、繊維層のずれ、気泡の混入、残留不純物など、カーボンファイバーフレームの品質問題の根本的な原因の 1 つです。
層の不整合: フレームの剛性と強度に影響し、高応力領域で亀裂が生じやすくなります。
空隙/吹き抜け: 樹脂の分布が不均一であったり、空気含有量が多すぎると、構造の完全性が低下します。
汚染: ラミネート工程に埃や油が混入すると、局所的な弱点が生じる可能性があります。
これらの欠陥は通常、カーボンフレーム検査の原材料検査段階で発見され、自転車フレームの品質管理の重要な焦点となります。
2.2: 製造上の欠陥
製造上の欠陥とは、生産中の操作上またはプロセス上の問題を指し、一般的に次のような問題が含まれます。
接着不良: 接合部の強度が不十分で、破損や剥離につながる可能性があります。
不均一な樹脂不足/過剰: 重量と剛性に影響し、業界では一般に「ドライスポット」と呼ばれます。
不完全な硬化/加圧: フレームの部分的な軟化や変形を引き起こす可能性があります。
厳格なカーボンファイバー製自転車フレームの品質管理プロセスでは、圧力曲線の監視と真空バッグ検査を通じてこれらの問題を迅速に修正できます。
2.3: 乗車時の安全上の危険
材料や製造上の欠陥は、最終的には次のような直接的な乗車安全上の問題につながる可能性があります。
フレームの亀裂/破損: 特にボトムブラケット (BB)、ヘッドチューブ、リアフォークなどの高応力領域で発生します。
応力集中点: 急ブレーキやジャンプの際に局所的な損傷を引き起こす可能性があります。
自転車フレームの専門的な品質チェックとカーボンフレーム検査により、自転車が工場を出荷される前にこれらの危険性を特定し、走行中にフレームが安全かつ確実に機能することを保証できます。
自転車フレームの品質チェックにおける重要な手順
高品質なカーボンファイバー製自転車フレームの製造は、体系的な自転車フレーム品質検査に大きく依存しています。外観から構造性能に至るまで、すべての工程が厳密に管理され、最終的なフレームは軽量であるだけでなく、高強度のライディングの過酷な条件にも耐えられることが保証されています。以下は、カーボンフレーム検査と自転車フレーム品質管理の中核となる4つの主要な検査手順です。
3.1: 目視検査
目視検査は最も直接的な品質管理手順であり、傷、ひび割れ、気泡、色の違いなどの欠陥を検出するために使用されます。
- 傷: 輸送中または加工中に発生する可能性のある表面の損傷。
- 空隙: 局所的に樹脂または空気の含有量が不足し、構造強度に影響を及ぼします。一般に「ブローアウト」と呼ばれます。
- 色の不一致: 構造には影響しませんが、高級フレームのブランドイメージに影響を及ぼす可能性があります。
3.2: 寸法検査
正確な寸法は、ライディングポジションとパフォーマンスに関係します。一般的なツールとしては、レーザー測定器や座標測定機などがあります。
- スタックとリーチ: ライダーの快適性と乗車姿勢に影響します。
- ボトム ブラケット (BB) とドロップアウト: 重要な荷重支持ポイント。寸法エラーにより、取り付けの不一致や応力の集中が発生する可能性があります。
カーボンファイバー製自転車フレームの QC プロセスにより、すべての重要な寸法が許容範囲内であることが保証されます。

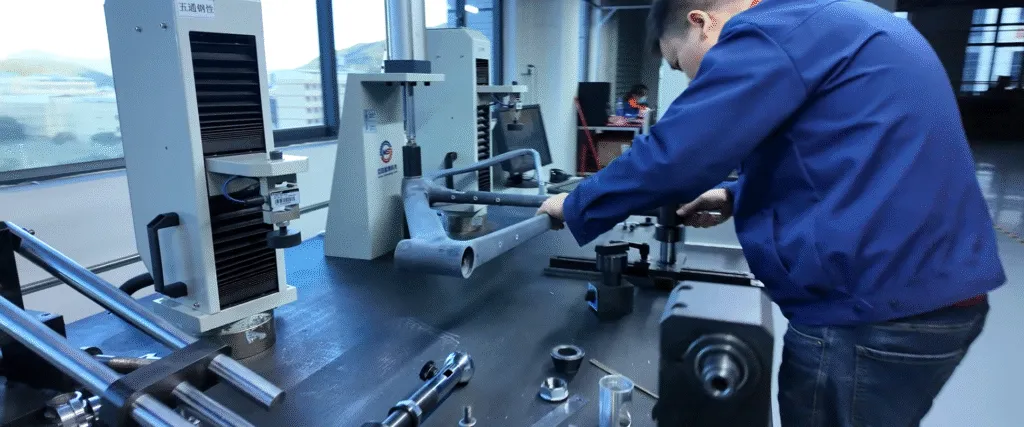

3.3: 構造試験
構造テストは、フレームの強度と耐久性を評価する上で重要なステップです。
- 静的負荷テスト: 長期間の乗車負荷をシミュレートします。
- 疲労テスト: 繰り返しのストレス下でのフレームの寿命をテストし、破損につながる可能性のある微小亀裂の蓄積を防ぎます。
業界では「耐久テスト」としてよく知られており、極度の耐久性を重視しています。

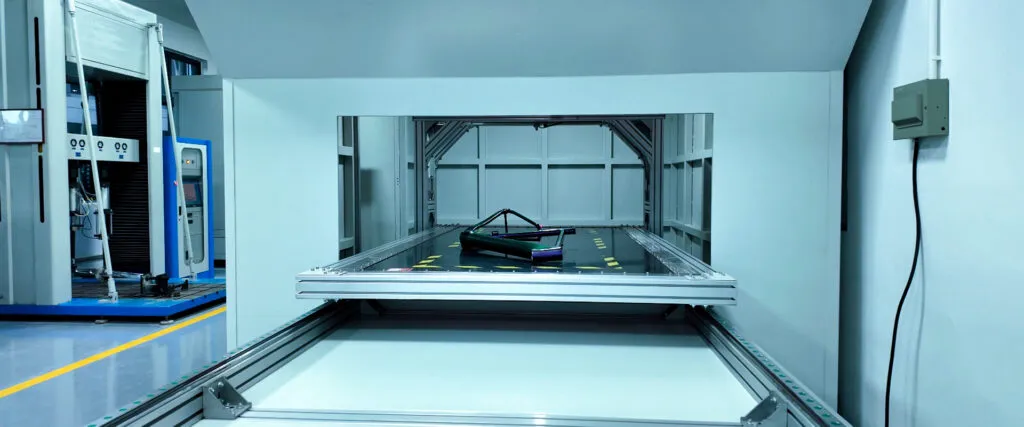

3.4: 非破壊検査（NDT）方法
NDT 技術により、フレームを損傷することなく内部の欠陥を検出できます。
- X 線: 内部の亀裂や剥離を検出します。
- 超音波: 繊維の配置と気泡の位置を正確に検出します。
- 赤外線スキャン: 樹脂の分布と硬化の均一性を評価します。
これらの手順により、メーカーは完全なカーボンフレーム検査プロセスを実行でき、ライダーに安全性の高い高性能のカーボンファイバーフレームを提供できます。
カーボンフレーム検査の重要性
専門的なカーボンフレーム検査は、製造工程の一部であるだけでなく、カーボンファイバーフレームの品質と走行安全性の保証でもあります。体系的な自転車フレーム品質管理と自転車フレーム品質検査を通じて、メーカーは潜在的な欠陥を事前に特定し、構造性能を最適化し、市場における最終製品の競争力を高めることができます。その重要性は、主に安全性、性能、そしてブランド評判の3つの側面に反映されています。
4.1: 乗車時の安全の確保
カーボンファイバーフレームは、高強度のライディング、急ブレーキ、オフロードのバンプなど、大きなストレスに耐えます。専門的なカーボンフレーム検査により、マイクロクラック、剥離、応力集中箇所を検出し、偶発的な破損を未然に防ぐことができます。業界では「クラックキャッチ」として知られるこの検査は、非破壊検査（NDT）技術と構造性能試験を駆使し、すべてのフレームが路上に投入される前に確実な安全性を確保します。
4.2: 製品寿命とパフォーマンスの向上
厳格なカーボンファイバー製バイクフレームの品質管理は、早期の損傷を防ぐだけでなく、フレームの重量と剛性配分を最適化し、より軽快でスムーズなライディング体験を実現します。精密な寸法検査、疲労試験、樹脂硬化モニタリングを通じて、メーカーは軽量かつ耐久性に優れたハイエンドフレームを開発し、「高剛性でありながら軽量」という性能要件を満たすことができます。
4.3: ブランドの信頼と顧客満足度の向上
高品質な自転車フレームの品質管理プロセスは、プレミアムブランドにとって重要なセールスポイントです。検査報告書を公開し、透明性のある品質管理プロセスを導入することで、ブランドは返品や苦情を減らすだけでなく、顧客の信頼を高めることができます。業界用語では「QCペディグリー」と呼ばれ、この追跡可能な品質保証システムを指すのによく使われており、消費者のブランドロイヤルティと口コミマーケティングに直接影響を与えます。
自転車フレームの品質管理のベストプラクティス
効果的な自転車フレームの品質管理は、厳格な検査プロセスだけでなく、業界標準、先進技術、そして継続的な改善メカニズムの組み合わせによって実現されます。科学的なカーボンフレーム検査とカーボンファイバー製自転車フレームの品質管理（QC）を通じて、メーカーは不良率を最小限に抑え、フレームの性能と顧客満足度を向上させることができます。最適なQCを実現するための3つの重要なポイントをご紹介します。
5.1: 標準化された品質管理プロセス
標準化されたプロセスは、一貫性とトレーサビリティを確保するための基盤です。カーボンファイバーフレームの製造では、ISO 9001やEN 14781などの国際規格に準拠することが多く、原材料の検証、積層管理、金型精度、出荷検査などを網羅した品質管理マニュアルが作成されています。業界では「QCプレイブック」として広く知られており、新入社員がプロセスを迅速に習得し、すべてのフレームバッチが自転車フレームの品質検査要件を満たしていることを保証するのに役立ちます。
5.2: 自動および手動検査方法
自動化機器と手作業による検査を組み合わせることで、検出率を大幅に向上させることができます。レーザー測定は重要な寸法を正確に評価し、画像検査システムは微細な表面欠陥を捉え、手作業による検査は複雑な構造に潜む微小な亀裂を特定します。この「人間と機械の協働」によるQCアプローチにより、カーボンフレームの検査はより包括的かつ効率的になります。
5.3: 継続的な改善とフィードバックのメカニズム
高級ブランドにとって、継続的な改善は競争力維持の鍵となります。手直し率を定期的に追跡し、顧客からのフィードバックを収集し、生産データを分析することで、メーカーはプロセスパラメータを最適化し、積層技術を改善し、金型精度を調整することができます。業界用語の「QCループ」は、この閉ループ改善プロセスを指し、カーボンファイバー製自転車フレームのQCと品質管理が、欠陥ゼロという目標に向けて継続的に前進することを保証します。
製品概要
プロフェッショナルなカーボンバイクフレームの品質検査は、ハイエンドカーボンファイバーフレームの安全性、耐久性、そして性能を担保する上で不可欠です。原材料、積層、金型管理から、外観、寸法、構造性能試験まで、あらゆる工程が不可欠です。体系的なカーボンファイバーバイクフレームの品質管理と自転車フレーム品質検査を通じて、メーカーは材料や工程の欠陥を特定し、ひび割れや応力集中といった安全上の危険を未然に防ぐことができます。
標準化されたプロセス（ISO/EN）、自動および手動検査、そして継続的な改善メカニズム（「QCループ」/「QCペディグリー」）を組み合わせることで、不良率を最大限に低減し、重量と剛性を最適化し、ブランドの信頼と顧客満足度を高めます。高品質のカーボンファイバーフレームは、厳格かつ専門的なカーボンフレーム検査から生まれ、すべての工程がブランドのコミットメントを反映しています。
