Att uppgradera din setup för landsväg, grus eller triathlon med aerodynamiska styren i kolfiber är en av de mest effektiva mekaniska uppgraderingarna du kan göra för att minska luftmotståndet ($CdA$) och hålla högre medelhastigheter med färre watt. Ändå, innan de sätter i pedalerna, står nästan varje cyklist och specialbyggare av cykeln inför exakt samma kompatibilitetsutmaning:
"Kommer dessa aerodynamiska clip-on-styren verkligen att passa mitt styre utan att glida, vingla eller krossa kolfiberlaminatet?"
Moderna cykelstyren är inte längre enhetliga. Sänkbara styren varierar från traditionella runda profiler för 31.8 mm till patentskyddade droppformade platta toppar, utsvängda grusstyren och helt integrerade aerodynamiska styren i ett stycke. Att välja fel klämprofil eller att applicera felaktigt bultvridmoment kan förstöra ett avancerat kolfiberstyre.
Som en integrerad tillverkare av cyklar i kolfiberkomposit med över ett decennium av OEM/ODM-erfarenhet, konstruerade vi våra modulära klämsystem ( alternativ A, B och C ) och flerhålsbasplattesystem ( D-version ) för att eliminera gissningar om kompatibilitet.
Här är allt du behöver för att noggrant mäta ditt styre, välja rätt monteringsklämma och säkert montera aerodynamiska styren och tempoloppsstyren i kolfiber på din cykel.
Kompatibilitetsmatris för styrklämmor: Snabbreferens
Innan du tar fram dina insexnycklar, mät din styrprofil där fästena ska sitta. Matcha din styrgeometri med våra precisionsbearbetade klämkonfigurationer nedan:
| Monteringsalternativ | Target-styrprofil | Dimensionsgränser | Krav på cockpit |
|---|---|---|---|
| Alternativ A | Traditionella runda droppstänger | Diameter: 31.8 mm | Centrumcylindrisk klämzon > 70 mm |
| Alternativ B | Standard/smalt aerodynamiskt vingstyre | Maxbredd: 41 mm
Tjocklek: 20 – 25 mm |
Aero-klämprofil med dubbelfäste |
| Alternativ C | Breda/överdimensionerade platta vingar | Bredd: 41 – 45 mm
Tjocklek: 18 - 30 mm |
Justerbart gångjärnsfäste |
| D-version (adapter) | Flerläges armstödsbasplatta | Slitsat flerhålsavståndsrutnät | Passar bryggförlängningar, armstöd och vinklade kilar |
Steg 1: Noggrann styrmätning (bredd kontra tjocklek)
Använd aldrig ett mjukt måttband för att mäta styrets tvärsnitt. Använd digitala eller mekaniska skjutmått för att göra exakta mätningar i två kritiska zoner:
- Centrumklämningsbredd (runda stänger): Mät den genomskinliga cylindriska zonen på vardera sidan av din stams frontplatta.
- Vingkordbredd (W) och tjocklek (T) (Aerostyre): Mät tvärsnittet ungefär 40 mm till 60 mm från skaftets mittlinje där klämbanden greppar topparna.
Steg 2: Välja rätt monteringsklämma
Välj det klämsystem som garanterar kompatibilitet och säkerhet för ditt styre. Att matcha rätt version till din styresform förhindrar stresskoncentrationer. När den är identifierad, säkra den med rätt teknik och spänningsinställningar för en säker och hållbar anslutning.

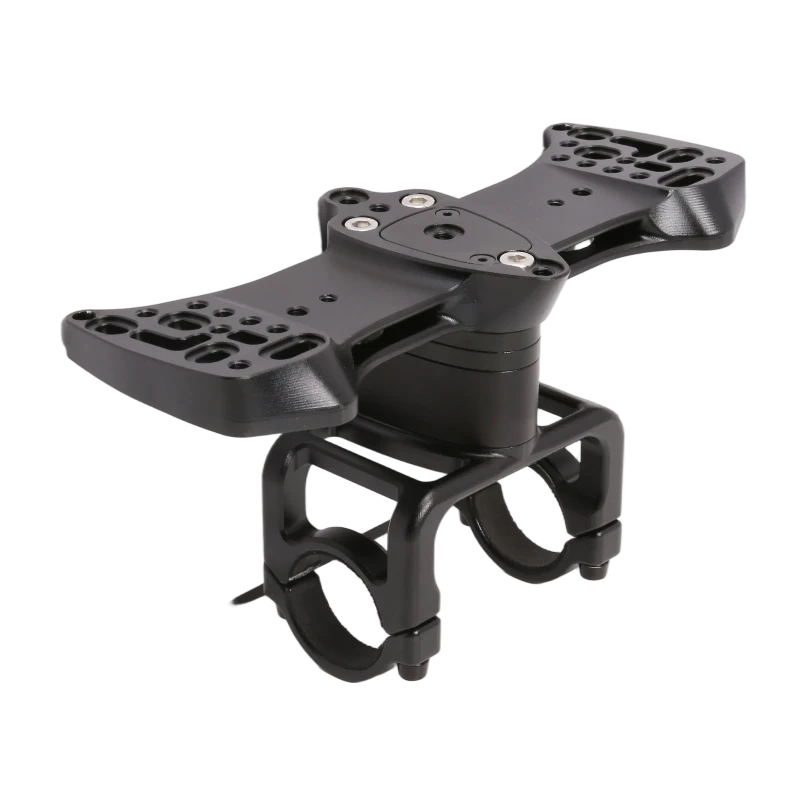

Alternativ A: Standard 31.8 mm rund styrklämma
Utformad för klassiska runda sänkbara styren i legering eller kolfiber i kombination med en separat styrstam.
- Målprofil: Strikt 31.8 mm cirkulär klämyta.
- Väsentligt krav: Ditt styre måste ha en oavbruten cylindrisk klämsektion på minst $70\text{ mm}$ i total bredd över skaftets klämzon. Om det runda röret smalnar av till en oval eller platt profil för nära skaftets frontplatta, kommer alternativ A att klämma den koniska kanten och orsaka lokala spänningskoncentrationer.

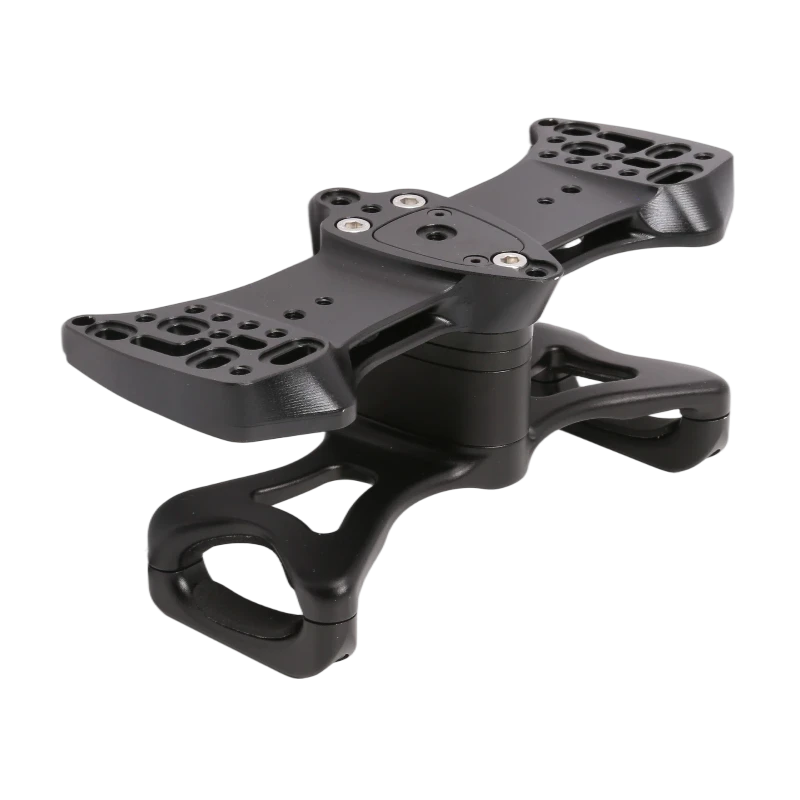

Alternativ B: Dedikerad Aero Wing Clamp (kompakt profil)
Konstruerad för aerodynamiskt konturerade droppstyren med måttligt droppformade eller ovala vingtoppar.
- Kompatibilitet: Aerofoil-toppar med en maximal bredd på 41 mm och en tjocklek mellan 20 mm och 25 mm.
- Idealisk uppställning: Standard aerodynamiska racerstyren där traditionella cirkulära klämmor inte kan sitta i jämnhöjd.
Alternativ C: Justerbar kraftig aerodynamisk klämma (bred profil)
Konstruerad för moderna högpresterande aerodynamiska racerfordon med djupare korddimensioner, integrerade tillplattade profiler och interna kabelkanaler.
- Kompatibilitet: Rymmer vingbredder mellan 41 mm och 45 mm, med ett utökat tjockleksområde från 18 mm upp till 30 mm.
- Huvudfunktion: Det nedre fästet har en ledad gångjärnsmekanism med flera vinklar som formar sig jämnt runt komplexa, icke-standardiserade aerodynamiska tvärsnitt utan lokala trycktoppar.
D-version: System med flera hål för riserbasplattor
De CNC-frästa D-versionens basplattor i legering fungerar som en strukturell brygga mellan dina styrklämmor och dina stödkoppar för övre underarmen.
- Justerbarhet för räckvidd och hållning: Har längsgående justeringsspår i kombination med ett gängat nät med flera hål. Detta gör det möjligt för ryttare att oberoende av varandra justera räckvidden framåt och armstödsdynans bredd.
- Kompatibilitet med wedgar med höga händer: Kombineras direkt med 10 mm och 15 mm vinklade distansbitar för att uppnå en aggressiv "bönsyrsa"-hållning med höga händer som minimerar överkroppens aerodynamiska motstånd (CDA).
Steg 3: Installations- och vridmomentriktlinjer (utan att krossa kol)
Kolfiberkompositcockpiter ger otrolig draghållfasthet, men lokal krosskraft från övervridna legeringsdetaljer kommer att spricka epoximatrisen. Följ dessa professionella verkstadssteg:
1. Avfetta och applicera kolmonteringspasta
Torka av klämytan på styret och den inre kontaktytan på klämfästena med isopropylalkohol. Montera aldrig kolfiberkomponenter torra. Applicera ett tunt lager kolfiberfriktionspasta (monteringsmassa) på alla kontaktytor. De upphängda mikropärlorna ökar friktionen med upp till 30 %, vilket förhindrar att komponenterna glider vid lägre vridmoment.
2. Kontrollera utrymmet för intern och extern kabeldragning
Om din cykel använder halvinvändig kabeldragning eller externa hydrauliska bromsslangar under styrlindan, se till att de nedre klämbanden inte klämmer eller komprimerar slangarna mot styrets undersida.
3. Progressiv, tvärmönstervridande
- Skruva in alla bultar för hand i fästena tills de sitter ordentligt innan du applicerar mekanisk belastning.
- Växla mellan främre och bakre bultar i steg om 0.5 Nm för att hålla klämgapen perfekt parallella på båda sidor.
- Strikta vridmomentvärden: Använd en kalibrerad momentnyckel. Överskrid inte 4–5 Nm på styrets primära klämbultar (eller se det maximala åtdragningsmomentet som är stämplat på styret). Bottenplattans monteringsbultar ska fästas till 5 Nm med medelstarkt gänglås (Loctite 242/243).
Vanliga frågor (FAQ)
Kan jag montera clip-on aerostyre på lätta kolfiberstyren?
Endast om din styrestillverkare uttryckligen certifierar modellen för clip-on-klämmor. Ultralätta kolfiberstyren har ofta ultratunna väggar på den övre delen som inte klarar radiella klämtryck eller viktöverföring från föraren över guppiga vägar. Förstärkta eller aerodynamiskt anpassade kolfiberstyren krävs.
Vad ska jag göra om mitt aerostyre är exakt 41 mm bredt?
Om din svärdbredd ligger på tröskeln mellan alternativ B (max 41 mm) och alternativ C (41–45 mm), kontrollera tjockleken. Om din svärd är tunnare än 20 mm eller tjockare än 25 mm, välj alternativ C. Dess justerbara fäste ger ett utökat klämtjockleksområde på 18–30 mm, vilket säkerställer säkert ingrepp.
Varför knarrar mina TT-styrförlängare under kraft?
Knarrande ljud indikerar nästan alltid torra gränssnitt eller ojämn bultspänning. Demontera fästena, torka bort gammalt skräp, applicera ny kolfibergrepppasta på alla klämmgränssnitt och dra åt bultarna jämnt i ett korsmönster till den angivna åtdragningsgränsen.
