Imagina conducir por la carretera, con el viento atravesándote como una cuchilla, sintiendo cada pequeño bache en el suelo a través de las ruedas, y manteniendo un control casi perfecto en el proceso. Tras esta experiencia, es probable que... Cuadro de bicicleta monocasco de una pieza está desempeñando su papel.
En la última década, la tecnología de fibra de carbono y el moldeado monocasco de una sola pieza han transformado por completo el panorama de la fabricación de bicicletas. En eventos de élite como el Tour de Francia, cada vez más ciclistas profesionales optan por cuadros monocasco de carbono. Esto no es solo una tendencia, sino también una revolución en el rendimiento.
En comparación con los cuadros soldados tradicionales, las estructuras monocasco eliminan las costuras, son más ligeras, resistentes y rígidas, reducen eficazmente las vibraciones y mejoran considerablemente el control y la comodidad. Ya sea para una bicicleta de carretera o de descenso, este tipo de cuadro puede suponer un salto de rendimiento significativo.
De acuerdo con ciclismo.com, Más que 70% De los ciclistas profesionales ya utilizan cuadros monocasco de carbono como equipo principal. Su ligereza y alta rigidez son clave para mejorar la eficiencia de la aceleración y la precisión del control.
Por ello, cada vez más aficionados al ciclismo optan por este tipo de cuadro de alto rendimiento. Si estás pensando en renovar tu bicicleta, te recomendamos echar un vistazo a nuestra serie de cuadros de carbono para bicicletas de competición y experimentar una tecnología verdaderamente diseñada para la velocidad.
Comprensión de los conceptos básicos de un cuadro de bicicleta monocasco
En el mundo de las bicicletas, el cuadro monocasco se ha convertido en un concepto de diseño revolucionario, especialmente en bicicletas de alto rendimiento. A diferencia de los cuadros soldados tradicionales, el cuadro monocasco utiliza tecnología de moldeado de una sola pieza para crear una unidad perfecta. Este diseño no solo refuerza el cuadro, sino que también reduce significativamente el peso y la complejidad, ofreciendo a los ciclistas una experiencia de conducción más flexible y eficiente.
¿Qué es una estructura monocasco y en qué se diferencia de los marcos tradicionales?
La palabra monocasco proviene del francés y significa "carcasa única". En el diseño de bicicletas, los cuadros monocasco suelen fabricarse con fibra de carbono o materiales compuestos mediante tecnología de moldeo monocasco. Esto significa que todas las piezas del cuadro se funden a partir de la misma pieza de material, evitando las costuras y las debilidades que pueden presentarse en los cuadros soldados tradicionales.
Los cuadros de bicicleta tradicionales suelen utilizar tecnología de soldadura para conectar múltiples tubos mediante soldadura y formar la estructura del cuadro. Si bien este diseño es avanzado, es fácil que se convierta en un punto débil debido a la baja resistencia del material en las costuras. El cuadro monocasco logra una mayor rigidez y control del peso al reducir las costuras y optimizar el uso del material, lo que proporciona a los ciclistas un mayor rendimiento.
Para los ciclistas que buscan carreras y durabilidad, el cuadro Monocoque es casi una opción irremplazable, especialmente en el caso de alta resistencia y ultraligereza, sus ventajas son más destacadas.
Cuadro de bicicleta de una pieza vs. cuadro soldado: ventajas y desventajas
El cuadro monocasco de una sola pieza difiere significativamente del cuadro soldado tradicional en cuanto a estructura y rendimiento. Al elegirlo, es importante considerar su propósito y presupuesto.
Ventajas del cuadro Monocasco:
Estructura más completa:sin soldaduras, sin costuras y mayor resistencia al impacto.
Más ligero y más fuerte (Ligero y rígido): Optimice la capa de fibra de carbono para reducir el peso y mantener la resistencia, especialmente adecuado para bicicletas de carretera y cuadros de bicicletas de montaña.
Control más preciso:mayor rigidez, respuesta de conducción directa, adecuado para competición y necesidades de alto rendimiento.
Ventajas de los marcos soldados:
Económico (económico): fácil de fabricar, adecuado para conductores principiantes o con presupuesto limitado.
Flexibilidad geométricaLos ángulos del cuadro de la bicicleta se pueden personalizar para adaptarse a diferentes estilos de conducción.
Sin embargo, la resistencia de las costuras de la estructura soldada es baja, lo que puede convertirse en una debilidad estructural con el uso prolongado o la conducción intensa. Por el contrario, el moldeado monocasco es más adecuado para usuarios que buscan rendimiento y es la primera opción para la mayoría de los cuadros de bicicletas de carreras y cuadros monocasco de carbono de alta gama.
Resumen: Si le interesa la velocidad, el control y el rendimiento del cuadro, vale la pena invertir en cuadros monocasco de fibra de carbono; y si busca practicidad o experiencia de nivel básico, los cuadros soldados siguen siendo una opción rentable.
Explicación del proceso de moldeo de cuadros de bicicleta monocasco de una sola pieza
En el campo de bicicletas de fibra de carbonoEl moldeo monocasco es una tecnología de fabricación revolucionaria que transforma radicalmente el diseño y la resistencia de las estructuras de las bicicletas al moldear el cuadro completo en una pieza sin costuras. Este proceso transforma las costuras soldadas de los cuadros tradicionales en una pieza perfecta, lo que maximiza la reducción de peso y mejora la rigidez del cuadro. Por lo tanto, el cuadro monocasco de carbono es especialmente importante en bicicletas de competición y de alto rendimiento.
Por qué la fibra de carbono es ideal para los cuadros de bicicleta
La fibra de carbono se ha convertido en el material predilecto para la fabricación de cuadros monocasco gracias a su excelente relación ligereza-resistencia. En comparación con metales tradicionales como las aleaciones de aluminio, la fibra de carbono es más ligera y resistente, lo que la hace ideal para usuarios de bicicletas de carretera y montaña que buscan rendimiento y eficiencia.
Una de sus mayores ventajas es su personalización: la disposición de las fibras se puede ajustar según las necesidades de cada pieza para lograr un equilibrio entre rigidez y comodidad. Además, ofrece una excelente amortiguación de vibraciones, especialmente importante en cuadros de bicicletas de montaña y descenso, lo que mejora significativamente la manejabilidad y la comodidad.
En general, la fibra de carbono combina perfectamente ligereza, alta resistencia y alto rendimiento, lo que la convierte en el material ideal para los cuadros de bicicleta monocasco de carbono modernos.

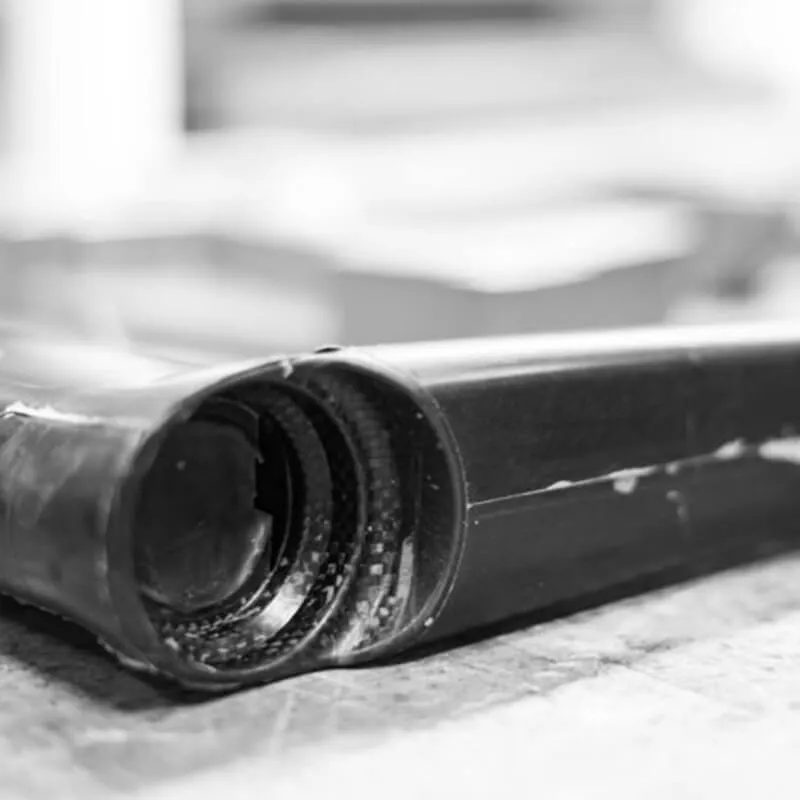

Cómo se fabrica un cuadro de bicicleta monocasco de carbono
El proceso de fabricación de un cuadro monocasco de fibra de carbono no es tan sencillo como parece. Requiere un diseño preciso y múltiples procesos complejos. En general, el proceso de producción se puede dividir en los siguientes pasos:

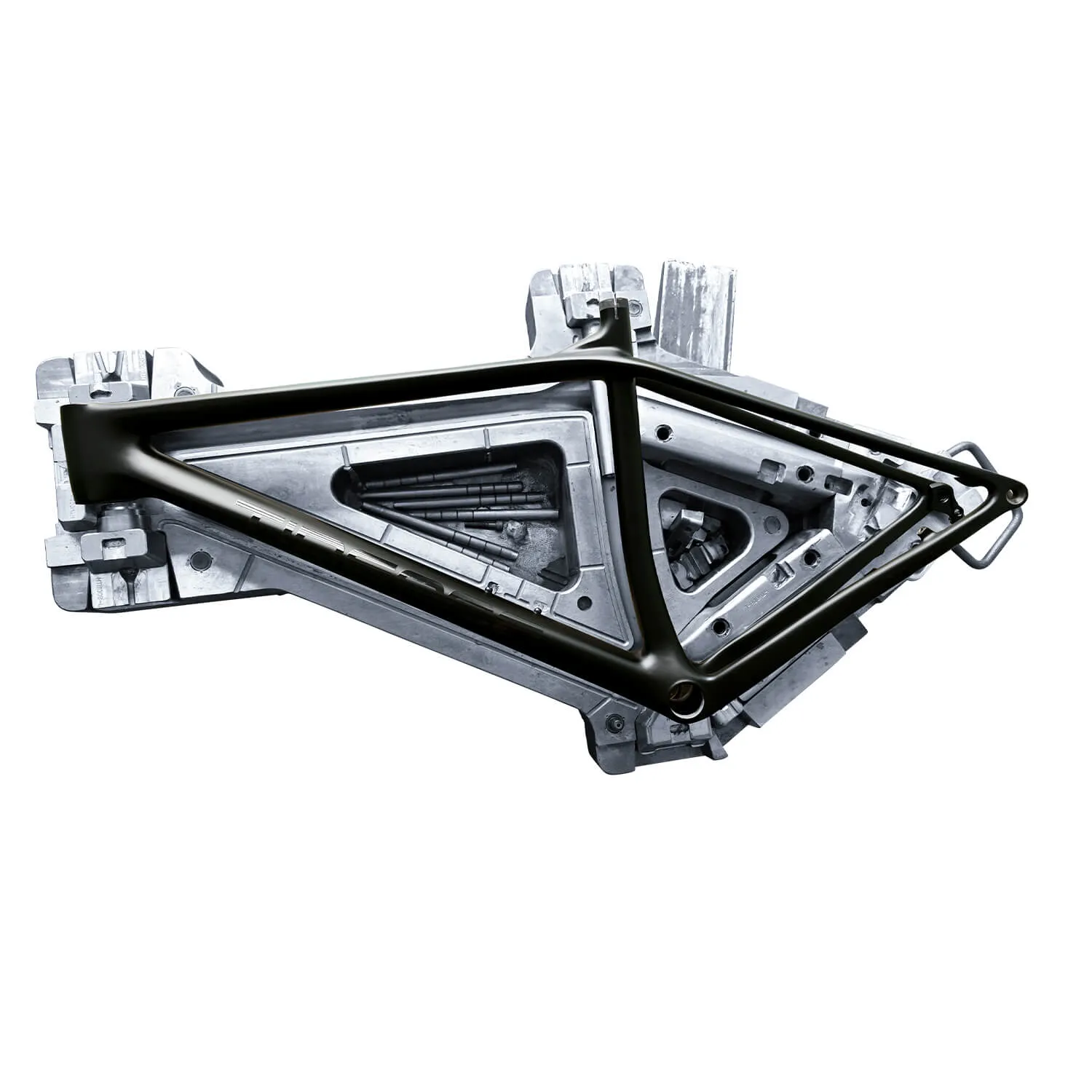

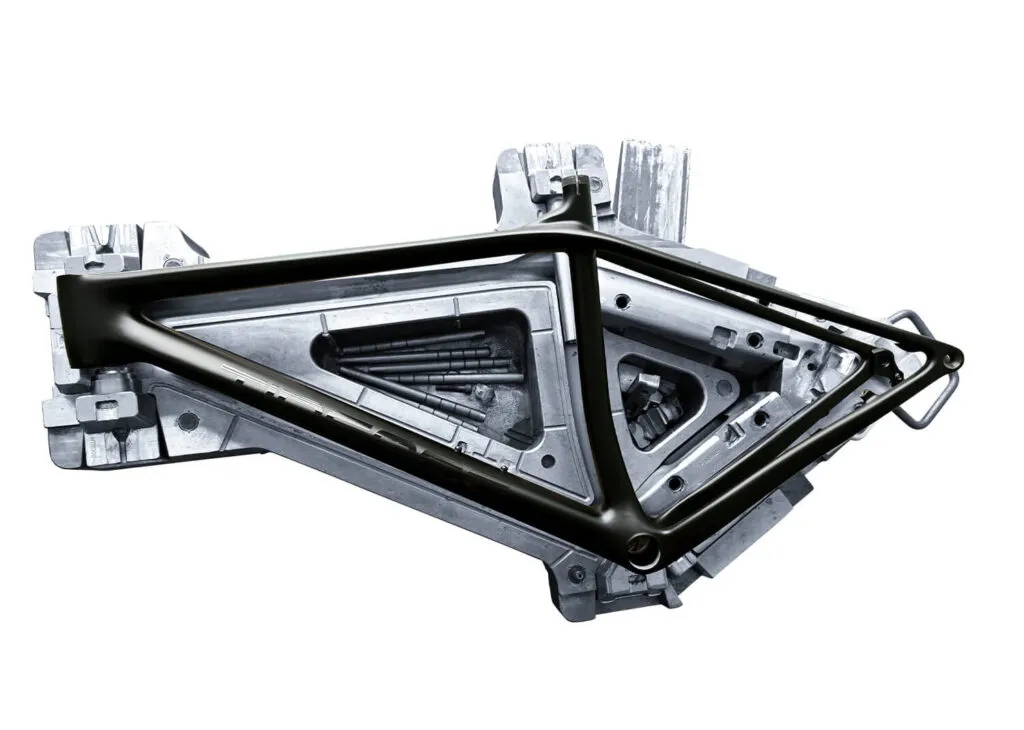

- Diseño y creación de moldesPrimero, el diseñador formula un diseño geométrico detallado de la estructura del marco según los requisitos, generalmente mediante software de diseño asistido por computadora (CAD) para un modelado preciso. Posteriormente, para garantizar que cada pieza del marco se pueda moldear con precisión, se debe fabricar un molde de alta precisión.

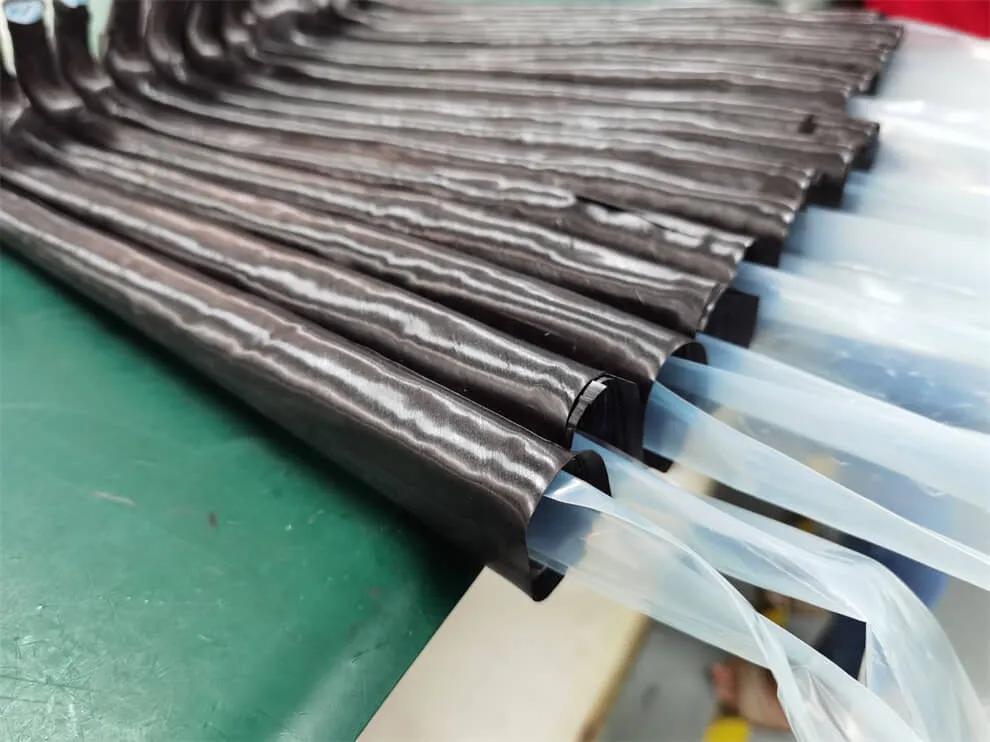

- Colocación de fibra de carbonoLa tela de fibra de carbono cortada se coloca en el molde capa por capa según los requisitos de diseño. La dirección y la densidad de cada capa de fibra de carbono afectarán la rigidez y la resistencia finales. Este proceso requiere alta habilidad técnica y experiencia.
- Moldeo y curadoTras colocar la capa de fibra de carbono, se envuelve firmemente en el molde mediante tecnología de envasado al vacío y se coloca en un horno de alta temperatura para su curado. En este proceso, la resina de fibra de carbono se cura para formar una estructura sólida.
- Acabado e inspecciónEl marco moldeado se recortará para eliminar el exceso de resina y las costuras, y se realizará un control de calidad para garantizar que sus indicadores de rendimiento cumplan con los estándares. Finalmente, se le aplicará un revestimiento de acabado y barniz transparente, lo que no solo mejora su durabilidad, sino que también le da un aspecto más liso y atractivo.
Este proceso proporciona al bastidor Monocoque una precisión y una consistencia extremadamente altas, garantizando que cada vehículo logre el equilibrio perfecto entre resistencia y ligereza.
Introducción a las máquinas para fabricar cuadros de bicicletas
El proceso de fabricación de cuadros de bicicleta monocasco es inseparable de las máquinas de alta tecnología para fabricar cuadros de bicicleta. Estos equipos suelen incluir:
Mecanizado CNC:Se utiliza para cortar y tallar finamente capas de fibra de carbono para garantizar la precisión del tamaño y los ángulos geométricos de cada componente.
Equipos de moldeo al vacío:Se utiliza para moldear firmemente las capas de fibra de carbono a través de la tecnología de adsorción al vacío, de modo que cada capa de tela de fibra de carbono se ajuste firmemente para garantizar la resistencia estructural del marco.
Sistemas de laminado automatizados:mejora en gran medida la eficiencia de colocación de tela de fibra de carbono, reduce los errores de operación manual y mejora la consistencia y la velocidad de la producción.
Estos equipos de fabricación avanzados, combinados con procesos de producción de alta precisión, brindan soporte técnico para la producción de cuadros de bicicletas de fibra de carbono de alta gama, lo que permite que los cuadros Monocoque logren el máximo rendimiento y calidad.
Tipos de cuadros de bicicleta
Los diseños de cuadros de bicicleta varían según el modelo, y cada uno optimiza el rendimiento, la comodidad y la durabilidad. A continuación, presentaremos varios tipos de cuadros comunes: bicicletas de carretera, bicicletas de montaña (MTB) y bicicletas de descenso, y exploraremos sus principales diferencias.
Bicicletas de carretera, de montaña y de descenso: en qué se diferencian sus cuadros
| Tipo de bicicleta | Material | Geometría y diseño del marco | Propósito / Características |
|---|---|---|---|

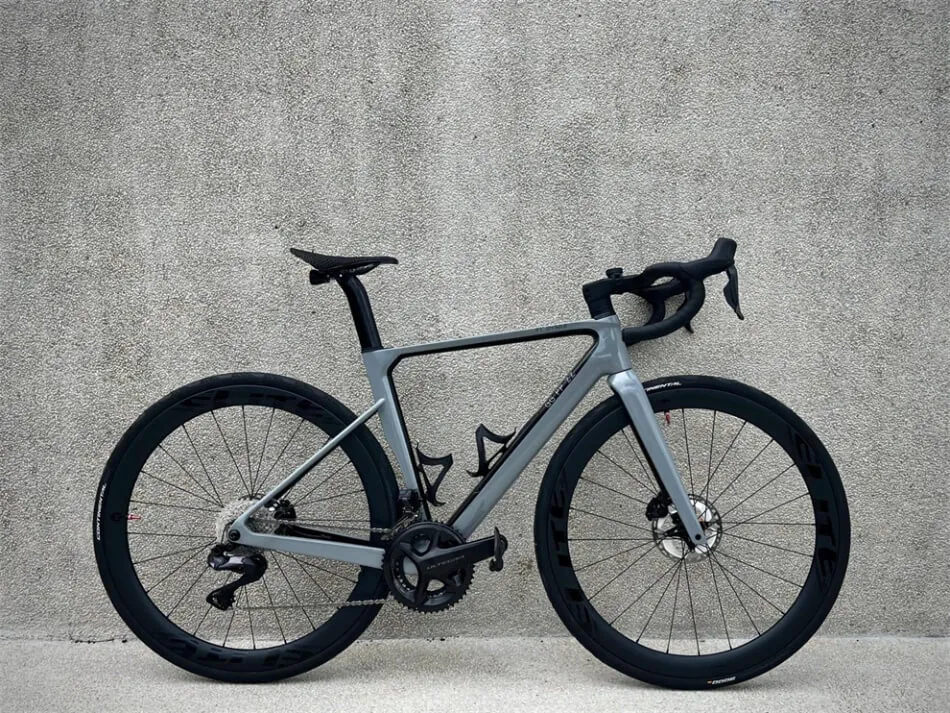

| Cuadro de bicicleta de carretera | Fibra de carbono o aleación de aluminio | Geometría larga y agresiva para mayor velocidad y rigidez. | Ligero, aerodinámico, ideal para viajes de larga distancia y alta velocidad. |

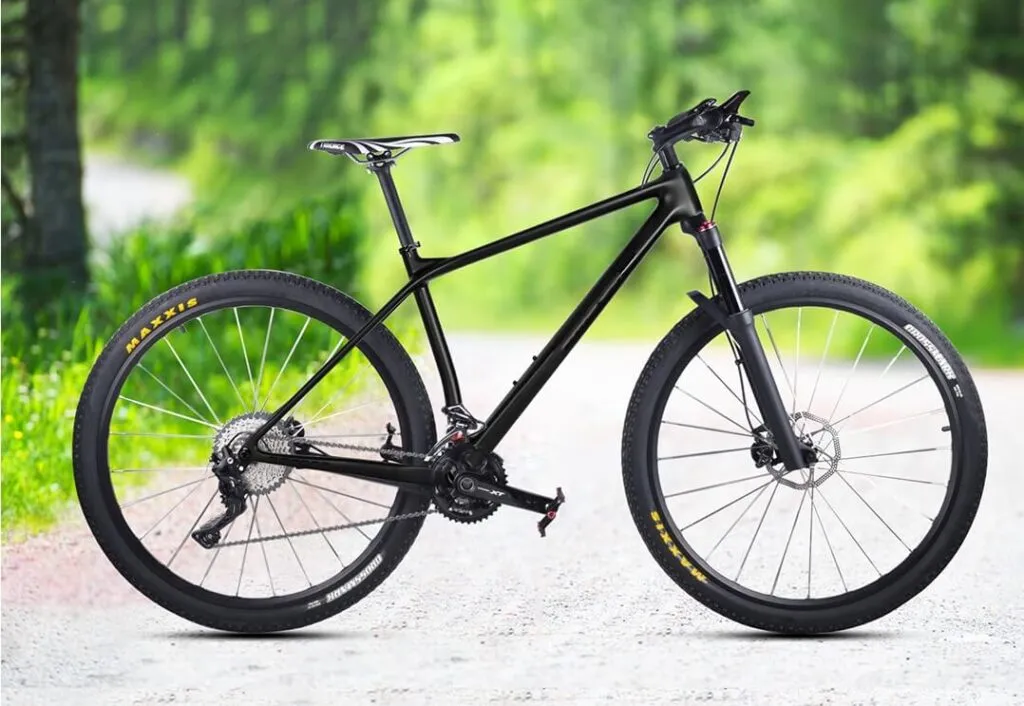

| Cuadro de bicicleta de montaña | Aleación de aluminio o fibra de carbono | Geometría más vertical con diseño de suspensión para mayor comodidad todoterreno | Diseñado para brindar durabilidad, resistencia al impacto y manejo en terrenos difíciles. |
| Cuadro de bicicleta de descenso | Fibra de carbono o aleación de aluminio | Geometría baja, relajada y ancha para máxima estabilidad y control. | Diseñado para descensos de alta velocidad, fuerte absorción de impactos y resistencia extrema. |

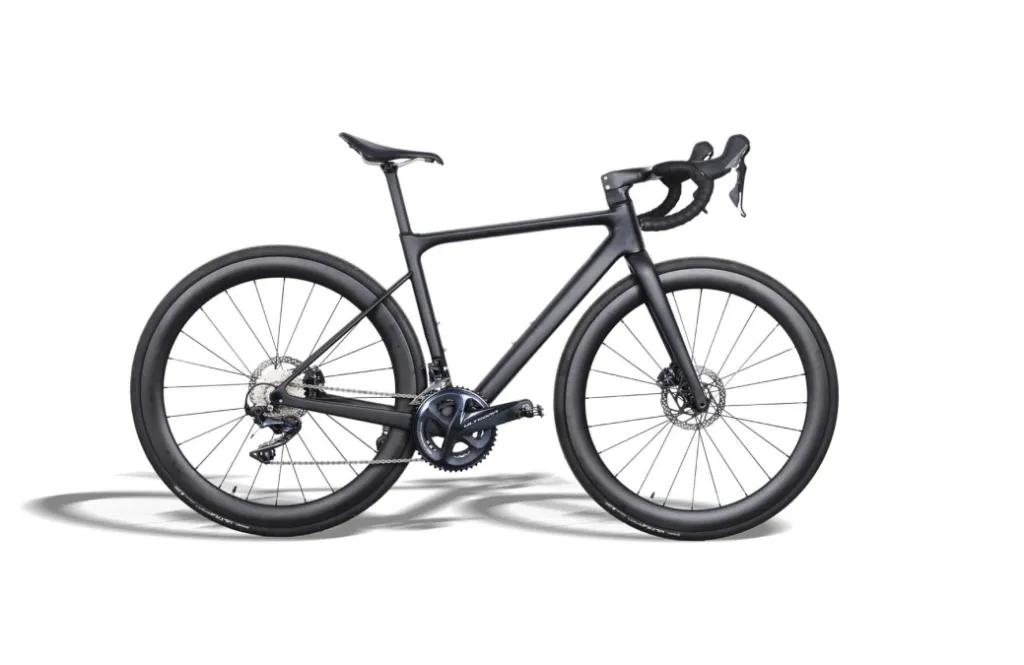

¿Qué es un cuadro de bicicleta de carreras de carbono?
El cuadro de bicicleta de carreras de carbono está diseñado para competiciones profesionales y se caracteriza por su ligereza y rigidez. Este cuadro proporciona una velocidad excelente y un control preciso, y se utiliza habitualmente en carreras de ruta y triatlones. El diseño de fibra de carbono permite personalizar la rigidez y la comodidad del cuadro, ayudando a los ciclistas a alcanzar un rendimiento óptimo durante las competiciones.

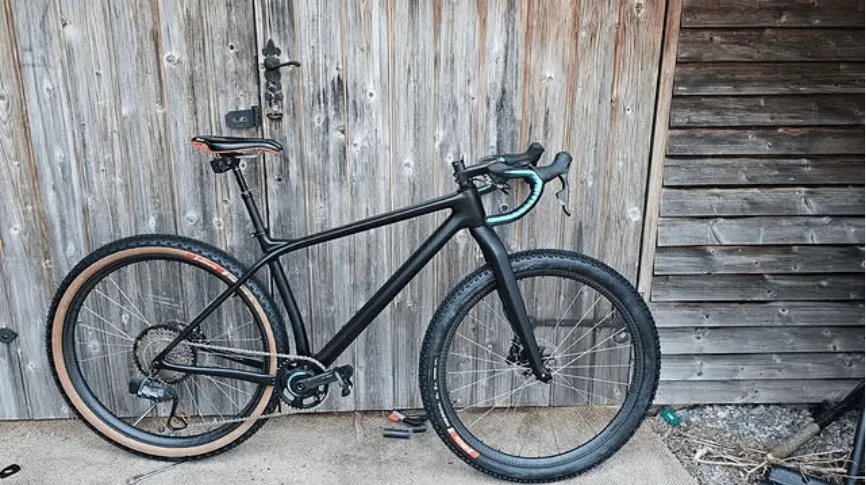

Cómo elegir cuadros de bicicleta de montaña
Elegir el cuadro de bicicleta de montaña adecuado es crucial. Aquí tienes algunas sugerencias:
Material del marco: Los materiales más comunes incluyen fibra de carbono, aleación de aluminio y acero. Los cuadros de fibra de carbono son ideales para ciclistas que buscan un alto rendimiento, mientras que los cuadros de aleación de aluminio son una opción común debido a su alta rentabilidad.
Geometría del marco: Los diferentes diseños geométricos influyen en la comodidad y la estabilidad. Al elegir, debes basarte en tus necesidades de conducción, ya sea todoterreno o descenso.
Sistema de suspensión: Si conduce a menudo por caminos difíciles, un cuadro de suspensión total puede proporcionar mayor comodidad y control.
Elegir el cuadro adecuado puede mejorar significativamente la experiencia de conducción, especialmente en rutas todoterreno y de descenso.
¿Por qué los ciclistas están cambiando a cuadros monocasco de fibra de carbono?
En los últimos años, los cuadros monocasco de fibra de carbono se han convertido gradualmente en la opción preferida por los ciclistas profesionales, tanto aficionados como ciclistas de competición. Con el continuo avance tecnológico, cada vez más ciclistas cambian los cuadros soldados tradicionales por diseños monocasco integrados. Este diseño no solo ofrece importantes ventajas en peso, resistencia y rigidez, sino que también mejora considerablemente la experiencia de conducción e incluso le da un aspecto más refinado y duradero. ¿Por qué es tan popular este cuadro integrado? A continuación, analizaremos a fondo sus ventajas únicas.
Menor peso, mayor resistencia, mejor rigidez
Una de las mayores ventajas de los cuadros monocasco de fibra de carbono es su ligereza. En comparación con los cuadros soldados tradicionales, el uso de fibra de carbono reduce significativamente el peso total del cuadro, lo cual es crucial para ciclistas que buscan velocidad y rendimiento en ascensos. Gracias a la estructura laminada de la fibra de carbono, los diseñadores pueden controlar con precisión la rigidez y la resistencia del cuadro, garantizando una mayor resistencia al impacto y una mejor transmisión del par, manteniendo al mismo tiempo la ligereza.
Más importante aún, el diseño monocasco evita los puntos de soldadura en los cuadros tradicionales gracias a la tecnología de moldeado de una sola pieza, lo que reduce la concentración de tensiones y el riesgo de fractura. Por lo tanto, el cuadro monocasco de fibra de carbono presenta una mayor integridad estructural que los cuadros tradicionales y ofrece un rendimiento más estable y fiable en condiciones de conducción a alta velocidad o impactos intensos.
Una mejora completa para tu experiencia ciclista
Los ciclistas que usan el cuadro monocasco de fibra de carbono generalmente reportan una mejora significativa en la experiencia de manejo. Gracias a la alta amortiguación de vibraciones de los materiales de fibra de carbono, el cuadro monocasco puede reducir eficazmente la transmisión de vibraciones de la carretera, especialmente durante recorridos largos o en carreteras accidentadas, lo que proporciona mayor comodidad. En comparación con los cuadros de aluminio tradicionales, los cuadros de fibra de carbono no solo ofrecen mayor estabilidad, sino que también mejoran la maniobrabilidad, especialmente al tomar curvas a alta velocidad y subir pendientes, ya que el cuadro ofrece una mayor capacidad de respuesta.
El diseño del cuadro de fibra de carbono monocasco prioriza el moldeado de una sola pieza, evitando la inestabilidad causada por empalmes y soldaduras, de modo que, durante la conducción, el cuadro proporciona una distribución de fuerza más equilibrada. Tanto en una bicicleta de carretera como en una de montaña, los ciclistas sentirán la retroalimentación de fuerza directa del cuadro, lo que proporciona una conducción más suave y precisa.
Protección de recubrimiento transparente y mejora estética
Además de sus ventajas de rendimiento, el cuadro monocasco de fibra de carbono también destaca por su diseño. La exclusiva textura tejida de la fibra de carbono está tratada con un revestimiento transparente para ofrecer un brillo intenso y una textura suave, que la hace atractiva y duradera.
El revestimiento transparente No solo mejora el efecto visual, sino que también resiste eficazmente la corrosión ultravioleta (UV) y química, prolongando así la vida útil del cuadro, siendo especialmente adecuado para ciclismo al aire libre de larga duración. Muchos cuadros de competición de alta gama utilizan este tratamiento para garantizar tanto la apariencia como la durabilidad.
Para los ciclistas que buscan la individualidad, el marco Monocoque admite pintura personalizada y una variedad de estilos de diseño, lo que hace que el automóvil no solo sea potente, sino también una "tarjeta de presentación del ciclismo" que muestra su propio estilo.
¿Cómo elegir y medir el tamaño correcto del cuadro de bicicleta de fibra de carbono?
Elegir el tamaño correcto del cuadro de bicicleta de fibra de carbono no solo afecta la comodidad, sino que también está directamente relacionado con la eficiencia del pedaleo y el rendimiento de manejo, especialmente el cuadro Monocoque tiene requisitos más altos para la combinación geométrica.
Tabla comparativa de ángulos de cuadros de bicicletas para distintas alturas
Diferentes estilos de conducción y alturas requieren diferentes ángulos de cuadro. Hemos compilado una práctica tabla comparativa para este propósito. Consulta nuestra guía de tallas para obtener más detalles.
Cómo reparar un cuadro de fibra de carbono dañado
Aunque los cuadros de bicicleta de fibra de carbono son muy resistentes a la fatiga, pueden agrietarse, delaminarse o sufrir daños estructurales locales (delación) en caso de impactos o accidentes graves. En este caso, no los siga usando sin control. Deje de usar el cuadro inmediatamente y revíselo.
Las reparaciones profesionales suelen utilizar un proceso de laminado de carbono y resina epoxi, que requiere herramientas especiales y técnicos experimentados. Se recomienda contactar con un taller de reparación de cuadros de carbono de confianza para garantizar la seguridad de la estructura.
Si desea que su bicicleta luzca como nueva después de la reparación, también puede consultar nuestra otra guía detallada sobre repintado de cuadros de bicicletas de carbono para aprender a elegir revestimientos, tratamientos de barniz y mejoras visuales.
Componentes comunes del cuadro de una bicicleta y su función
Comprender la estructura del cuadro ayudará a determinar el origen del problema y el mantenimiento posterior. Las siguientes son piezas comunes del cuadro de una bicicleta:
Tubo de dirección: se conecta a la horquilla delantera y es una estructura clave del sistema de dirección.
Pedalier: La zona central donde se ejerce la fuerza de pedaleo. Los cuadros monocasco suelen estar prensados en una sola pieza, lo que los hace más resistentes.
Tubo superior/inferior: El área principal de soporte de carga del cuadro, que afecta la rigidez general y la eficiencia de transmisión de fuerza.
Vaina/Tira de sillín: Sostiene la rueda trasera y determina la estabilidad y la comodidad durante la conducción.

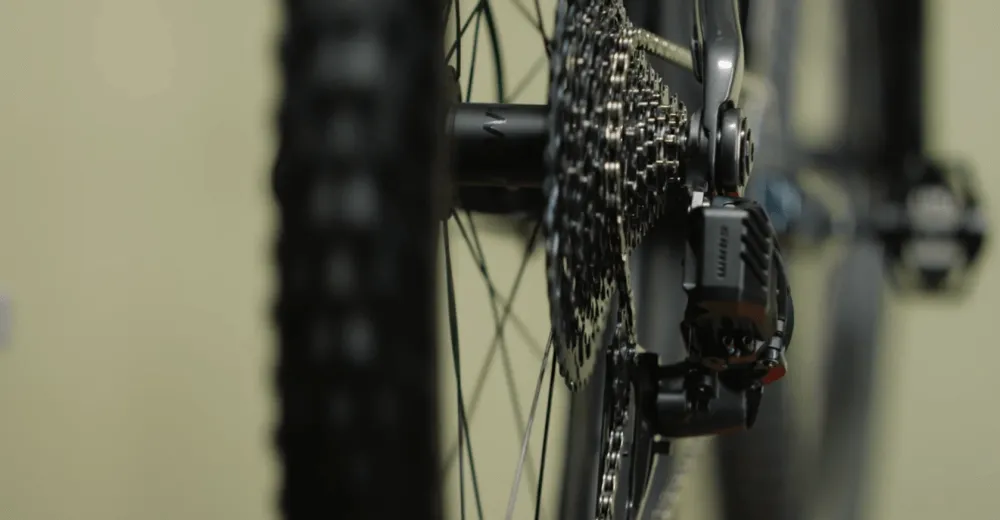

Puntera: Punto de conexión de la rueda trasera. Algunos cuadros de carbono incorporan un diseño de gancho trasero reemplazable para facilitar el mantenimiento.
Familiarizarse con estas estructuras básicas puede ayudar a los ciclistas a tomar decisiones más razonables en el mantenimiento diario y la selección del cuadro, y también hacer que ya no se sientan “confundidos” cuando se comunican con los técnicos del taller de bicicletas.
Ventajas de la fabricación de cuadros de bicicleta de fibra de carbono de China
A medida que crece la demanda mundial de equipos de ciclismo de alto rendimiento, cada vez más marcas internacionales externalizan la fabricación de cuadros de bicicleta de fibra de carbono a fábricas OEM/ODM chinas. China no solo es la región central de la cadena de suministro global de bicicletas, sino que también ha acumulado ventajas consolidadas en el moldeo monocasco de una sola pieza y el control de procesos de fibra de carbono.
¿Por qué cada vez más marcas eligen OEM chinos?
Muchas marcas europeas y estadounidenses eligen a China como base de producción OEM de cuadros de fibra de carbono, no solo por el control de costos, sino también porque aquí se ha formado un grupo industrial maduro: desde el preimpregnado de tela de carbono, el desarrollo de moldes de cuadros, hasta el prensado al vacío a alta temperatura y las pruebas automatizadas, existen procesos estandarizados y sistemas de entrega estables.
Además, muchas fábricas nacionales están muy familiarizadas con las reglas de los mercados europeos y estadounidenses, y pueden proporcionar productos certificados que cumplen con múltiples estándares como EN e ISO, y también respaldan una variedad de servicios de marca privada, lo que es adecuado para marcas emergentes y marcas boutique para poner rápidamente en los estantes para la venta.

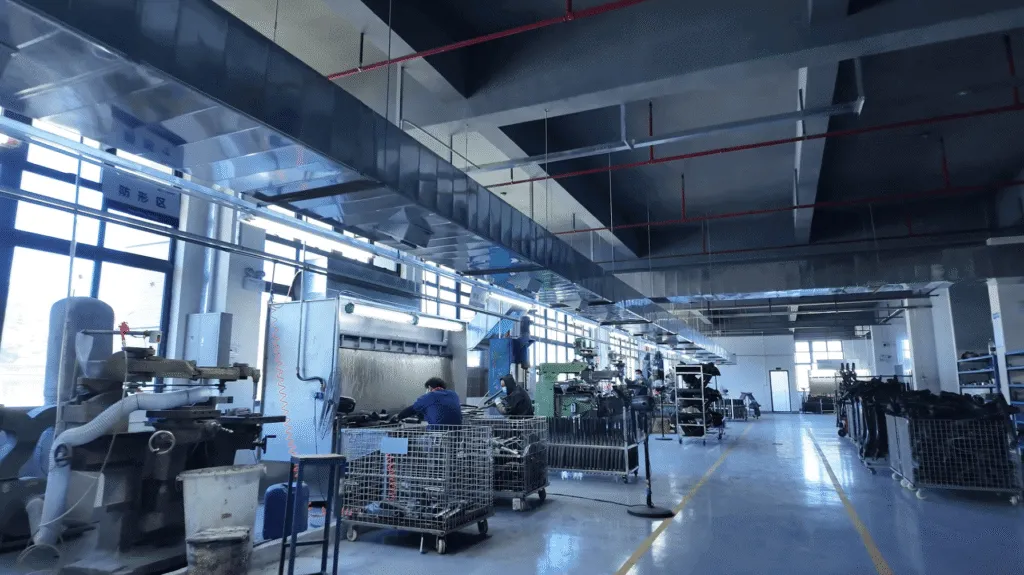

Nuestro proceso de producción se beneficia de diez años de experiencia.
Como fabricante de piezas de fibra de carbono para bicicletas con más de diez años de experiencia, sabemos que los detalles detrás de cada cuadro monocasco determinan el éxito o el fracaso. Desde la optimización de la estructura del cuadro y la superposición de carbono multicapa, hasta la estructura de refuerzo de cinco vías, el área de refuerzo del tubo de dirección y el diseño de control de vibraciones de la horquilla trasera, etc., insistimos en un control estricto en cada etapa.
Al mismo tiempo, tenemos independencia fabricación de cuadros de fibra de carbono equipos (máquina para fabricar cuadros de bicicletas) y, a través de muchos años de experiencia en exportación, brindamos orientación sobre el despacho de aduanas, información de parámetros técnicos en inglés, proceso de prueba de marca y otro apoyo a clientes europeos y estadounidenses, logrando realmente el servicio de cadena completa de "ingeniería + aterrizaje + entrega".
¿Vale la pena comprar el cuadro de una sola pieza de fibra de carbono Monocoque?
Combinando rendimiento estructural, proceso de fabricación, uso y mantenimiento, entre otras dimensiones, el cuadro monocasco de fibra de carbono de una sola pieza representa la tendencia dominante en cuadros de bicicletas de alta gama. En comparación con los cuadros soldados tradicionales, este tipo de estructura ofrece un mejor rendimiento en cuanto a rigidez, peso y consistencia de resistencia, y es especialmente adecuado para carreras de carretera, cross-country de montaña e incluso descenso, donde se busca eficiencia y control.
Con la madurez de China Fabricación OEM Gracias a la tecnología, la rentabilidad de este tipo de cuadro ha aumentado, y muchas marcas europeas y estadounidenses incluso lo consideran una configuración estándar para mejoras sencillas. Desde el proceso de laminación con fibra de carbono hasta la pintura exterior personalizada y la protección con barniz, se pueden considerar tanto la practicidad como la estética.
Por supuesto, la premisa es que elijas la fábrica confiable y adecuada, y una configuración que se adapte a tus dimensiones. Si buscas un cuadro monocasco ligero, de alta rigidez y con experiencia de conducción profesional, vale la pena probarlo.
No dude Contactar con nosotros or envíanos un correo electrónico En cualquier momento para encontrar el cuadro perfecto para tu recorrido.
