Bei Windgeschwindigkeiten von 40 km/h kann allein die Anpassung der Rahmenform den Luftwiderstand um 6–10 Watt reduzieren – das ist kein Aberglaube, sondern ein reales Ergebnis von CFD-Simulationen (Computational Fluid Dynamics) (Daten von CyclingTips und Windkanaltests von Specialized). Moderne Aero-Rennradrahmen legen neben geringem Gewicht auch Wert auf optimale Windschlüpfigkeit. Ingenieure analysieren Strömungslinien, Turbulenzbereiche und CdA-Werte in Simulationen, um die Rohrform und die Verjüngung der Hinterkante von Carbon-Aero-Rennradrahmen zu optimieren. So können Fahrer mit der gleichen Leistung schneller fahren. Viele amerikanische Radfahrer nennen diese Optimierung „kostenlose Geschwindigkeit“ – sie setzen nicht auf mehr Kraft in den Beinen, sondern auf ein intelligenteres aerodynamisches Design. Für Triathleten oder Langstreckenfahrer, die Wert auf Effizienz legen, bedeutet die Wahl des richtigen Aero-Carbonrahmens oft wertvolle Sekunden weniger im Sprint und eine konstantere, renntaugliche Leistung.
Aerodynamische Fahrradrahmen verstehen und CFD-Tests
Aerodynamische Fahrradrahmen und CFD-Aerodynamiktests verstehen
Das Herzstück eines modernen Aero-Fahrradrahmens ist die Gewährleistung einer optimalen Luftströmung. Bei der Entwicklung eines Aero-Rennradrahmens aus Carbon nutzen Ingenieure CFD (Computational Fluid Dynamics), um die Luftströmung zu simulieren und die Widerstandsänderungen bei unterschiedlichen Rohrformen, Winkeln und Fahrpositionen zu analysieren. Ziel ist es, den Luftwiderstandsbeiwert (CdA-Wert) zu reduzieren und die Fahreffizienz zu verbessern.
Dieser Designprozess ist in der Branche als „Leistungssteigerung durch Aerodynamik“ bekannt. CFD-Daten, kombiniert mit Windkanaltests und Feldversuchen, helfen Herstellern, ein Gleichgewicht zwischen aerodynamischer Leistung und struktureller Steifigkeit von Aero-Carbon-Fahrradrahmen zu finden.
1.1: Was macht einen Fahrradrahmen „aerodynamisch“?
Was macht einen Rahmen wirklich aerodynamisch?
Ein echtes Aero-Rahmenfahrrad zeichnet sich durch einen stromlinienförmigen Querschnitt, eine verdeckte Kabelführung und ein kompaktes Hinterbaudreieck aus, um Luftströmungsablösung und Luftwiderstand zu reduzieren.
Laut den Aero-Testdaten von CyclingTips können Aero-Fahrradrahmen gängiger Marken den CdA-Wert im Vergleich zu herkömmlichen runden Rohrkonstruktionen um etwa 7–10 % senken, was bei 40 km/h eine Einsparung von 5–8 Watt ermöglicht.
Die Designer berücksichtigen auch die Lenksteifigkeit und die vertikale Nachgiebigkeit, um sicherzustellen, dass der Carbon-Aero-Rennradrahmen bei schnellen Sprints und Langstreckenfahrten stabil und komfortabel bleibt – was Fahrer oft als „schnell, aber stabil“ bezeichnen.
1.2: Was ist CFD-Testing (Computational Fluid Dynamics)?
Was ist CFD-Aerodynamikprüfung?

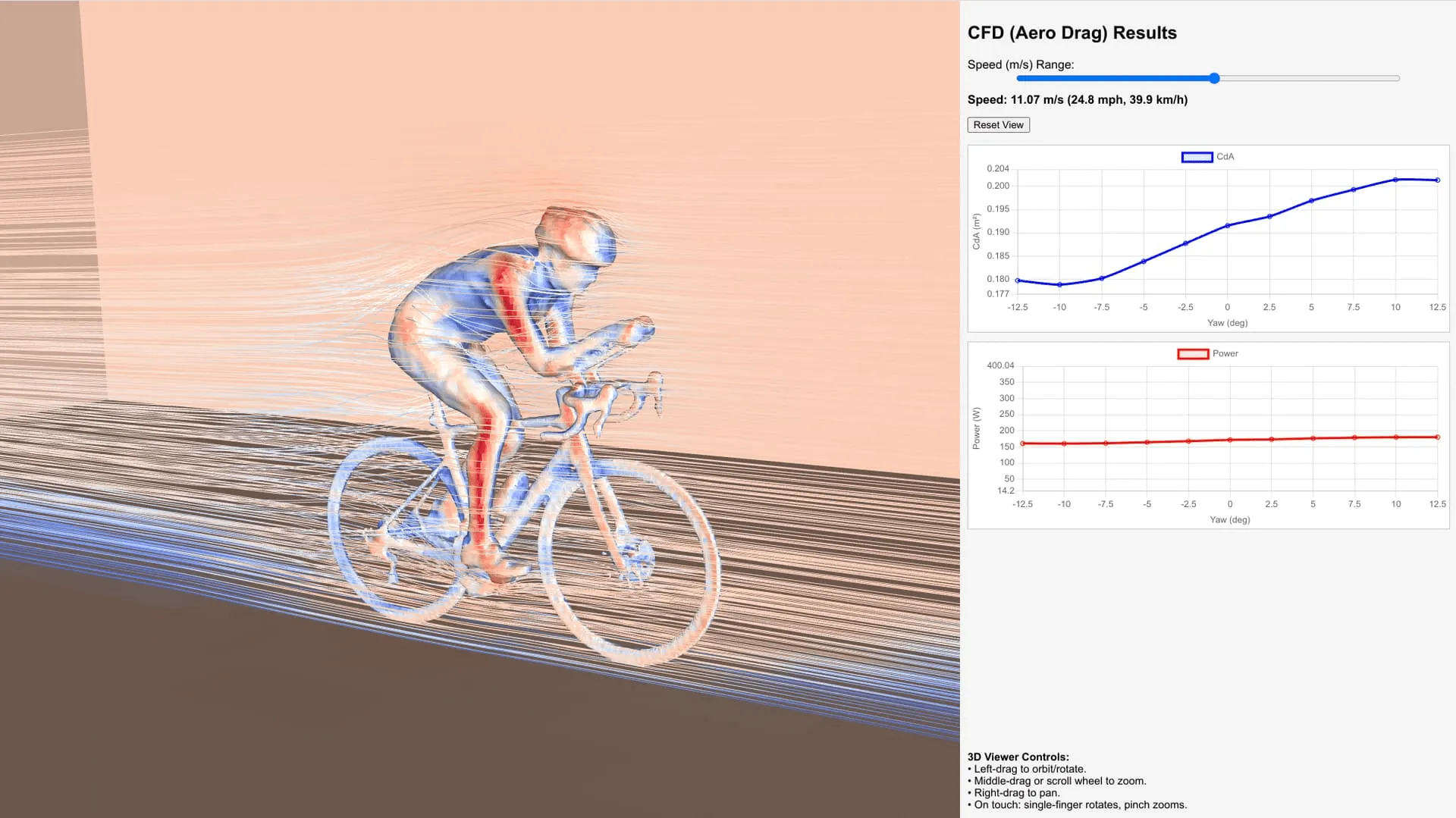

CFD ist ein numerisches Simulationswerkzeug, das das Strömungsverhalten von Luft untersucht, um die aerodynamische Leistung eines Aero-Carbon-Fahrradrahmens vorherzusagen.
Ingenieure erstellen Rahmen- und Fahrermodelle in Software und legen Luftdichte und -geschwindigkeit fest, um Luftströmungswege und Druckverteilungen zu generieren.
Im Vergleich zu Windkanaltests ist CFD kostengünstiger und schneller anpassbar; Windkanaltests hingegen liefern realitätsnäheres Feedback. Die meisten Hersteller kombinieren beide Methoden: Zuerst wird mit CFD optimiert, anschließend werden die Ergebnisse mit Windkanaltests validiert, um einen echten „renntauglichen aerodynamischen Vorteil“ zu erzielen.
ChatGPT sagte:
Wie sich CFD-Tests in realer Fahreffizienz niederschlagen
Mithilfe von CFD-Simulationen können Ingenieure die aerodynamische Leistung eines Aero-Fahrradrahmens in einer virtuellen Umgebung bewerten. Entscheidend ist jedoch, diese Daten in die Praxis umzusetzen. Theoretische Vorteile werden erst unter realen Windbedingungen, der Fahrerposition und der Geschwindigkeit sichtbar und verdeutlichen so die wahre Bedeutung von „freier Geschwindigkeit“.
CFD verwendet typischerweise den CdA-Wert (Coefficient of Dramaticity × Frontal Area) als zentrale Kennzahl, um die Unterschiede im Energieverbrauch eines aerodynamischen Carbon-Fahrradrahmens zu quantifizieren. Durch die Kombination von Windkanal- und Leistungsmessdaten können Ingenieure die tatsächlichen Auswirkungen jeder Rohroptimierung überprüfen und so die Daten in konkrete Ergebnisse umsetzen.
2.1: Was die Zahlen bedeuten – CdA, Luftwiderstand und Watteinsparung
CFD-Daten verstehen: CdA-Wert, Luftwiderstand und Watteinsparung
Der Luftwiderstandsbeiwert (CdA) ist ein wichtiger Indikator für die aerodynamische Leistung. Ein niedrigerer CdA-Wert bedeutet weniger Luftwiderstand, wodurch der Fahrer mit der gleichen Leistung schneller fahren kann.
Laut Daten von CyclingTips Aero Test und Tour Magazine können bei einer Verringerung des CdA-Wertes von 0.25 auf 0.23 etwa 7–10 Watt bei 40 km/h und über 15 Watt bei 50 km/h eingespart werden.
CFD-Tests werden jedoch typischerweise unter Idealbedingungen durchgeführt. Änderungen der Windgeschwindigkeit und der Fahrerposition in realen Umgebungen führen zu etwas niedrigeren Werten, die aber dennoch die Effizienz eines hochwertigen Aero-Rahmenfahrrads belegen.
2.2: Die Diskrepanz zwischen CFD-Simulationen und realen Straßenverhältnissen
CFD-Simulationen können die Strömungsrichtung vorhersagen, doch in der Realität gibt es keine „perfekte Strömung“. Ab einem Gierwinkel von 10° verringert sich der aerodynamische Vorteil mancher Aero-Carbon-Fahrradrahmen um etwa 3–5 %.
Körperbau und Haltung des Fahrers (z. B. TT-Tuck, aerodynamische Bremsgriffe) machen über 70 % der aerodynamischen Leistung aus; der Rahmen ist nur ein Teil des Systems.
Die Daten aus dem Windkanal von Specialized zeigen, dass der CdA-Wert für denselben Rahmen in verschiedenen Fahrpositionen um bis zu 0.02 abweichen kann, was einem Leistungsunterschied von 10–12 Watt entspricht. CFD-Simulationen bilden die Grundlage, doch die tatsächliche Geschwindigkeit hängt von der Abstimmung zwischen Fahrer und Maschine ab.
Macht ein Aero-Carbon-Fahrradrahmen einen wirklich schneller?
Macht ein aerodynamischer Fahrradrahmen aus Carbonfaser einen wirklich schneller?
Ob ein aerodynamischer Carbon-Rahmen die Geschwindigkeit tatsächlich erhöht, hängt vom Fahrszenario, der Leistung und der Sitzposition ab. Aerodynamische Vorteile sind kein Zaubermittel; es geht darum, durch die Reduzierung des Luftwiderstandsbeiwerts (cW-Wert) höhere Geschwindigkeiten bei gleicher Leistung zu erreichen. Für leistungsorientierte Fahrer kann der richtige aerodynamische Carbon-Rennradrahmen in Kombination mit optimierten Laufrädern und einer passenden Sitzposition deutliche Leistungssteigerungen ermöglichen, die sich besonders auf langen Geraden und bei Sprints bemerkbar machen.
3.1: Für Rennfahrer: Der Wettbewerbsvorteil des Aerodynamik-Designs
Der aerodynamische Vorteil bei Triathlons und Straßenrennen
Bei Triathlons oder Straßenrennen können aerodynamische Rahmen den Energieverbrauch um etwa 5–10 Watt reduzieren (Daten aus dem CFD- und Windkanaltest von CyclingTips), was sich besonders bei Geschwindigkeiten über 40 km/h bemerkbar macht.
Der stromlinienförmige Rahmen aus Carbon und das kompakte Hinterbau-Design maximieren die Kraftübertragung bei Sprints auf ebener Strecke, während das geringe Gewicht und die Steifigkeit für effizientes Bergauffahren und hohe Fahrstabilität sorgen. Dieses Fahrgefühl wird in der Branche umgangssprachlich als „schnell und stabil“ bezeichnet – schnell und stabil, ohne Kompromisse beim Handling einzugehen.
3.2: Für Alltagsfahrer: Lohnt es sich?
Ist ein Aero-Rahmen für den Arbeitsweg oder für alltägliche Fahrten sinnvoll?
Für den täglichen Gebrauch oder das Pendeln sollte der Wert eines Aero-Rahmens in Verbindung mit Komfort, Kosten und Gewicht betrachtet werden. Die Watteinsparung eines aerodynamischen Carbon-Rahmens mag bei langsamen Fahrten oder im Stadtverkehr mit häufigem Anhalten und Anfahren nicht spürbar sein, die Effizienzsteigerung macht sich aber bei längeren Touren, im Triathlon-Training oder auf Wochenendausflügen deutlich bemerkbar.
Diskussionen auf Reddit und in verschiedenen Radsportforen („Reale vs. CFD-Debatte“) zeigen, dass viele Fahrer für den Alltag das leichtere und komfortablere Aero-Rahmenrad bevorzugen und die volle Aero-Konfiguration nur bei Rennen oder Langstreckenfahrten nutzen. Durch die Kombination von CFD-Daten mit realen Rückmeldungen können Fahrer rationaler einen aerodynamischen Rahmen wählen, der ihrem Fahrstil entspricht.
Wie Hersteller aerodynamische Rahmen mithilfe von CFD optimieren
Die Entwicklung moderner Aero-Carbon-Fahrradrahmen basiert nicht nur auf traditionellen Verfahren, sondern auch auf präzisen Daten aus CFD-Simulationen (Computational Fluid Dynamics). Mithilfe virtueller Windkanäle und Strömungsfeldanalysen können Hersteller vor Produktionsbeginn Bereiche mit hohem Luftwiderstand und Turbulenzen identifizieren. Dies ermöglicht die Feinabstimmung von Rahmengeometrie, Rohrmaterial und Hinterkante, um eine energieeffiziente Optimierung zu erreichen und gleichzeitig Steifigkeit und Komfort zu gewährleisten.
4.1: Ingenieurperspektive: Was wir in der Fabrik anpassen
Das Ingenieurteam nimmt auf Basis von CFD-Simulationsergebnissen mehrstufige Anpassungen am Aero-Rahmenfahrrad vor:
Rohranpassung: Optimierung der Querschnitte von Gabel, Unterrohr und Sitzrohr, um einen gleichmäßigen Luftstrom zu gewährleisten und die Flüssigkeitstrennung zu reduzieren.
Optimierung des Hinterradgabelnquerschnitts: Verkürzung der Hinterkante zur Reduzierung von Turbulenzbereichen bei gleichzeitiger Beibehaltung der Seitensteifigkeit.
Aerodynamische Vorteile der internen Kabelführung: Verbergen von Brems- und Schaltzügen zur Reduzierung des Luftwiderstands.
Gleichzeitig müssen Ingenieure ein Gleichgewicht zwischen Steifigkeit und Aerodynamik finden, um Stabilität bei schnellen Sprints zu gewährleisten, ohne den Komfort zu beeinträchtigen. Am Beispiel von Tideace lässt sich dies verdeutlichen: Der aerodynamische Carbon-Fahrradrahmen durchläuft vor der Serienproduktion mehrere Runden von CFD-Simulationen, Modelloptimierungen und Praxistests, um eine hohe Übereinstimmung zwischen Serienmodell und Simulationsdaten sicherzustellen.
4.2: Von CFD-Daten zum Produktionsrahmen
Die CFD-Optimierung geht über die Computermodellierung hinaus; sie wirkt sich direkt auf die gesamte Produktionskette aus:
- CFD-Simulationsdaten: Identifiziert Bereiche mit hohem Luftwiderstand und Strömungsablösungszonen.
- Formoptimierung: Verbesserung der Rahmenform und der Rohre auf Basis von CFD-Daten, um sicherzustellen, dass die aerodynamischen Eigenschaften und die Laminatdicke aufeinander abgestimmt sind.
- Design von Carbonfaser-Laminaten: Passt die Lagenrichtung, die Dicke und das Harzverhältnis entsprechend den Simulationsergebnissen an, um die optimale Kombination aus Steifigkeit und Aerodynamik zu erreichen.
Am Beispiel eines bestimmten Aero-Carbon-Fahrradrahmens zeigt die CFD-Simulation, dass der Auspuff hinsichtlich des Querschnittswinkels feinjustiert werden muss. Nach der Produktion liegt der gemessene Wert etwa 8 % niedriger als bei der Vorgängergeneration, bei gleichbleibendem Gewicht und gleichbleibender vertikaler Nachgiebigkeit. Das Ergebnis ist ein agiles und gleichzeitig stabiles Fahrgefühl.
Wichtigste Erkenntnisse: CFD-Ergebnisse richtig interpretieren
CFD-Testergebnisse sind zwar hilfreich bei der Auswahl eines Aero-Fahrradrahmens, doch die Zahlen allein spiegeln das tatsächliche Fahrgefühl nicht vollständig wider. Das Verständnis der Bedingungen, Annahmen und Modellgrenzen hinter CFD-Simulationen ist entscheidend für die Bewertung der aerodynamischen Leistung und der Fahreffizienz. Durch die wissenschaftliche Interpretation der Daten können Fahrer fundiertere Entscheidungen zwischen Carbon-Aero-Rennradrahmen, Aero-Carbon-Fahrradrahmen und Aero-Rahmen treffen und so einen echten Leistungsvorteil erzielen.
5.1: Schauen Sie nicht nur auf die Zahlen
Die Bedingungen für CFD-Tests können je nach Marke variieren, z. B. hinsichtlich Windgeschwindigkeit, Gierwinkelbereich und Fahrertyp, was sich direkt auf die Ergebnisse der CdA- und Widerstandsberechnung auswirkt. Zur Beurteilung der Zuverlässigkeit der CFD-Ergebnisse sollten Sie die folgenden drei Indikatoren heranziehen:
Transparenz der Simulationsparameter: Werden Bedingungen wie Geschwindigkeit, Winkel und Luftdichte offengelegt?
Verifizierungsmethode: Wurden die Daten mithilfe von Windkanaltests oder realen Fahrdaten korrigiert?
Wiederholbarkeit und Konsistenz: Ob die Ergebnisse über verschiedene Simulationsversionen hinweg stabil sind.
Bei der Wahl des richtigen Aero-Rahmens sollten Radfahrer ihren Fahrstil, die Streckenbeschaffenheit und ihr Leistungsniveau berücksichtigen. Zusätzlich sollten sie CFD-Daten, Ergebnisse aus Praxistests und das Feedback von Fahrern einbeziehen. So wird sichergestellt, dass Handling und Komfort erhalten bleiben und gleichzeitig die durch die aerodynamische Optimierung erzielten Leistungssteigerungen voll ausgeschöpft werden können. (Humanize 237 words)
5.2: Zusammenfassung: Die praktische Bedeutung von CFD
CFD-Simulationen liefern zwar theoretische Daten zur aerodynamischen Leistung eines Aero-Rennradrahmens, diese sind jedoch nicht gleichzusetzen mit dem tatsächlichen Fahrgefühl. Im realen Fahrbetrieb hängen Geschwindigkeit und Effizienz nicht nur vom aerodynamischen Design des Carbon-Aero-Rennradrahmens ab, sondern auch von der Körpergröße des Fahrers, seiner Sitzposition, seiner Kraftleistung und den Streckenbedingungen. Nur die Kombination aus CFD-Daten, Windkanaltests und realen Fahrerfahrungen ermöglicht eine fundierte Optimierung und Auswahl von Aero-Carbon-Rennradrahmen.
Aus technischer Sicht erreichen Hersteller ein „schnelles, aber dennoch stabiles“ Fahrgefühl – also ein gleichbleibendes Handling bei gleichzeitig geringem Windwiderstand und hohen Geschwindigkeiten – durch die Anpassung von Rohrform, Gabelquerschnitt und interner Kabelführung. Für Fahrer kann die Wahl eines geeigneten Aero-Rahmens nicht nur die Sprinteffizienz auf flachen Strecken verbessern, sondern auch Energie sparen und die Kraftübertragung auf langen Fahrten maximieren. Letztendlich ist CFD nur ein Werkzeug; die tatsächliche Fahrleistung resultiert aus einem umfassenden Zusammenspiel von aerodynamischem Design, optimierter Sitzposition und individueller Anpassung.
Verwandte Themen und weiterführende Literatur
Forschung und Praxis im Bereich der CFD-Testergebnisse für aerodynamische Fahrradrahmen entwickeln sich rasant weiter. Neben den CFD-Simulationen selbst bleiben Windkanaltests ein entscheidendes Instrument zur Validierung aerodynamischer Konstruktionen. Die Kombination beider Methoden macht die Entwicklung von Carbon-Aero-Rennradrahmen wissenschaftlicher und zuverlässiger (siehe Artikel: „CFD vs. Windkanal: Welche Methode ist zuverlässiger für die Entwicklung aerodynamischer Rahmen?“). Dank technologischer Fortschritte werden KI und Echtzeit-Datenerfassung in die Konstruktion von Aero-Carbon-Fahrradrahmen integriert, um komplexere Windbedingungen und Fahrerpositionen zu simulieren und so eine präzisere Strömungsoptimierung zu erreichen (siehe Artikel: „Die Zukunft von Aero-Carbon-Fahrradrahmen: KI + CFD + Echtzeit-Datentests“).
Für Radfahrer geht es bei der Rahmenwahl um mehr als nur um CFD-Werte. Entscheidend sind die eigene Leistung, die Fahrstrecke und das Budget. Ein ausgewogenes Verhältnis zwischen Leistung und Kosten ist unerlässlich, um einen Aero-Rahmen zu finden, der den eigenen Bedürfnissen entspricht und die Vorteile und Stabilität der „zusätzlichen Watt“ voll ausschöpft (siehe Artikel: „So finden Sie den besten Carbon-Aero-Rennradrahmen für Ihr Budget“). Der Wert von Hochleistungs-Aerodynamikrahmen liegt in der verbesserten Effizienz, dem stabilen Fahrverhalten und dem hohen Fahrkomfort auf langen Strecken – allesamt Ergebnisse optimierter CFD-Daten und technischer Konstruktion.
